Teleskopventil type 300

Teleskopventil

Typ 400

Naturlig ventilation som tillför frisk luft i bostaden.



Teleskopventil

Med en teleskopventil får du en komplett lösning för naturlig ventilation i din bostad. En komplett teleskopventil med ljudisolerad väggenomföring, insektsnät, utvändigt grått, rött eller vitt jalusigaller, invändig vit väggventil med dragsnöre, dammfilter och kondensisolerat lock.

Passar väggtjocklekar från 260 till 400 mm. Kan förlängas med ett 20 cm förlängningsrör. Ljuddämpning i stängt läge är 45 dB och i helt öppet läge 26 dB.

Notera vid montering:
Det är bäst att installera teleskopventiler i ytterväggarna, cirka 100 mm från taket. Det bör finnas två ventiler per rum beroende på rummets storlek. Ventilerna ska alltid placeras ovanför varandra så att luftcirkulationen kan ske obehindrat. Om möjligt bör ventilerna placeras med hänsyn till vindriktning.

Data og artikelnummer

Typ Exteriör färg Förpackning Std. pak Luftgenomströmning Artikelnummer DB nr. VVS nr.
Teleskopventil Grå Återförsäljarpaket 9 35 cm2 111236 2620037 353793010
Teleskopventil Grå Pose m. ophæng 12 35 cm2 111240 2620045
Teleskopventil Hvid Bulk u. pose/ophæng 20 35 cm2 122307
Teleskopventil Rød Bulk u. pose/ophæng 20 35 cm2 122308

Länk till denna flik

Tekniska dokument

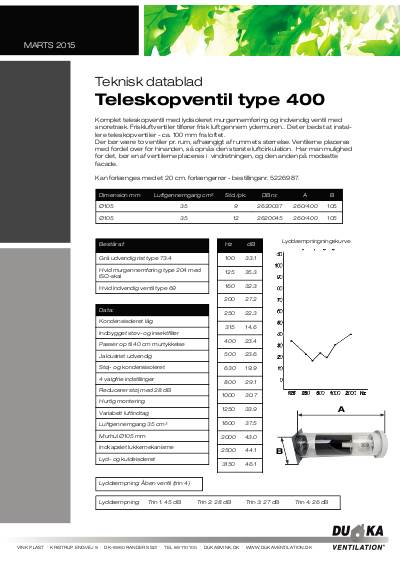

PDF Teknisk datablad

Länk till denna flik

Mätritning

Mått - Teleskopventil

Typ A B C
Typ 400 260-400 mm 105 mm 130 mm

Mätritning

Mått - väggventil

Typ Luftgenomströmning Mått A B C D E
Typ 69 0-40 cm2 Ø99 mm 130 mm 25 mm 56 mm 120 mm 99 mm

Finns i färgerna

Rött utvändigt grått Vit utvändigt grått Teleskopventil typ 400 invändig vit väggventil

Vanliga frågor

Det går tyvärr inte att räkna om kvadratcentimeter till liter per sekund.

Luftgenomströmningen genom friskluftsventiler fastställs av flera saker, till exempel placering, vind och väder, och det är därför inte möjligt att ange hur många liter per sekund som passerar.

Liter/sekund används i samband med mekanisk ventilation (med motor) där det är möjligt att mäta luftströmmen.
