Teleskopisk ventil
Typ 400 / 404 / 450
Installationsguide
Teleskopventilen kan installeras i väggar med en maximal tjocklek på 400 mm.
Vid tjockare väggar kan teleskopventilen förlängas med ett eller flera 200 mm förlängningsrör.
Förlängningsrör:
DUKA artikelnummer: 111207
DB-nummer: 5226987
Prodragförmåga
- Kondensat isolerat låg
- Inbyggd dammsugare och insektfilter
- Passar till väggtjocklekar upp till 400 mm
- Yttre avundsjukhet
- 4 valfria inställningar
- Reducerar ljudnivån med upp till 28 dB
- Snabb montering
- Variabel luftintag
- Luftflöde: 35 cm²
Murhul: Ø 105 mm
- Innesluten låsmekanism
- Ljud- och kyleksolerad

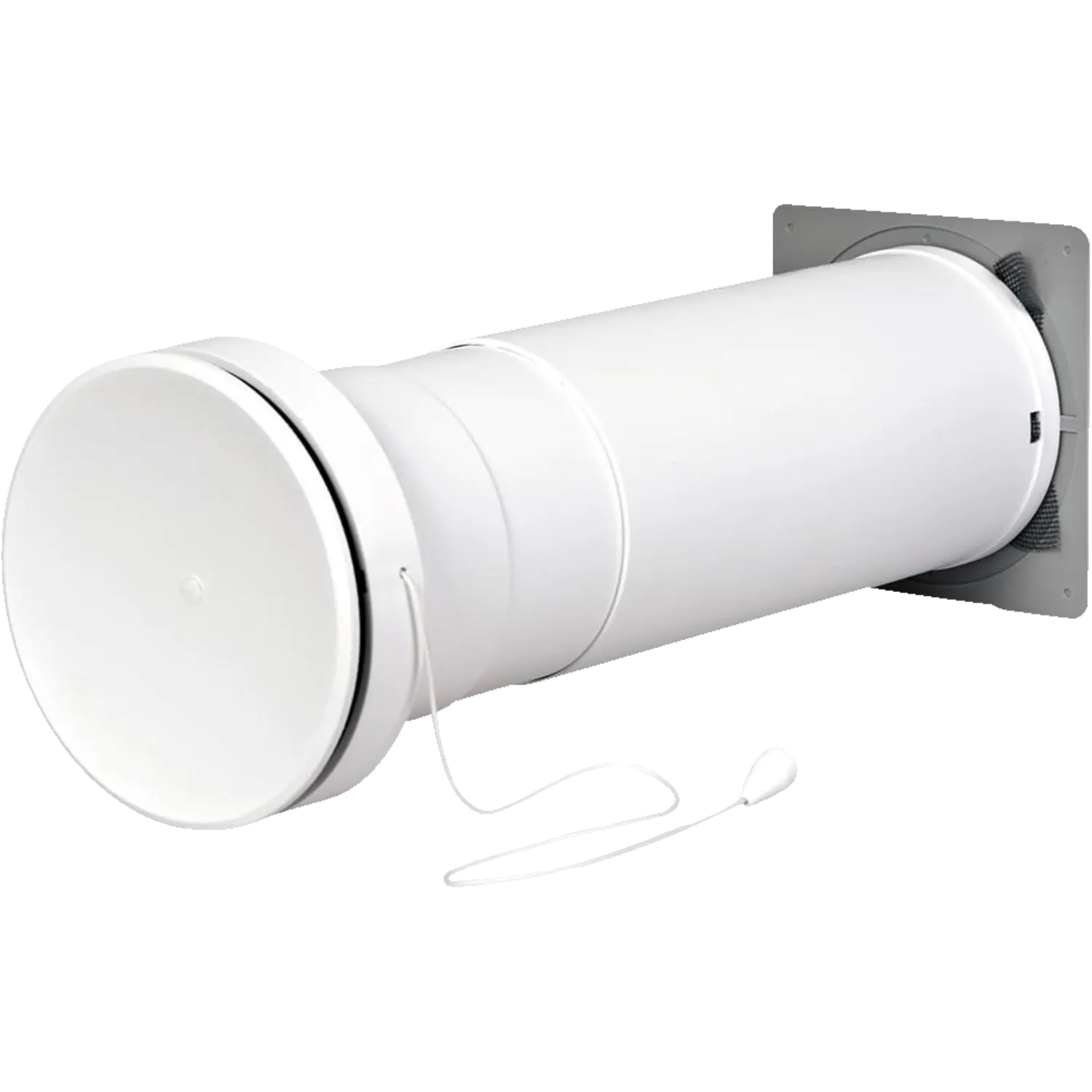

Teleskopventil 400 och 450
Teleskopventil 450 har inbyggd ljudisolering.
Teleskoprör
Typ 204
Väggventil
Typ 69
Jalousirist
Typ 73.4

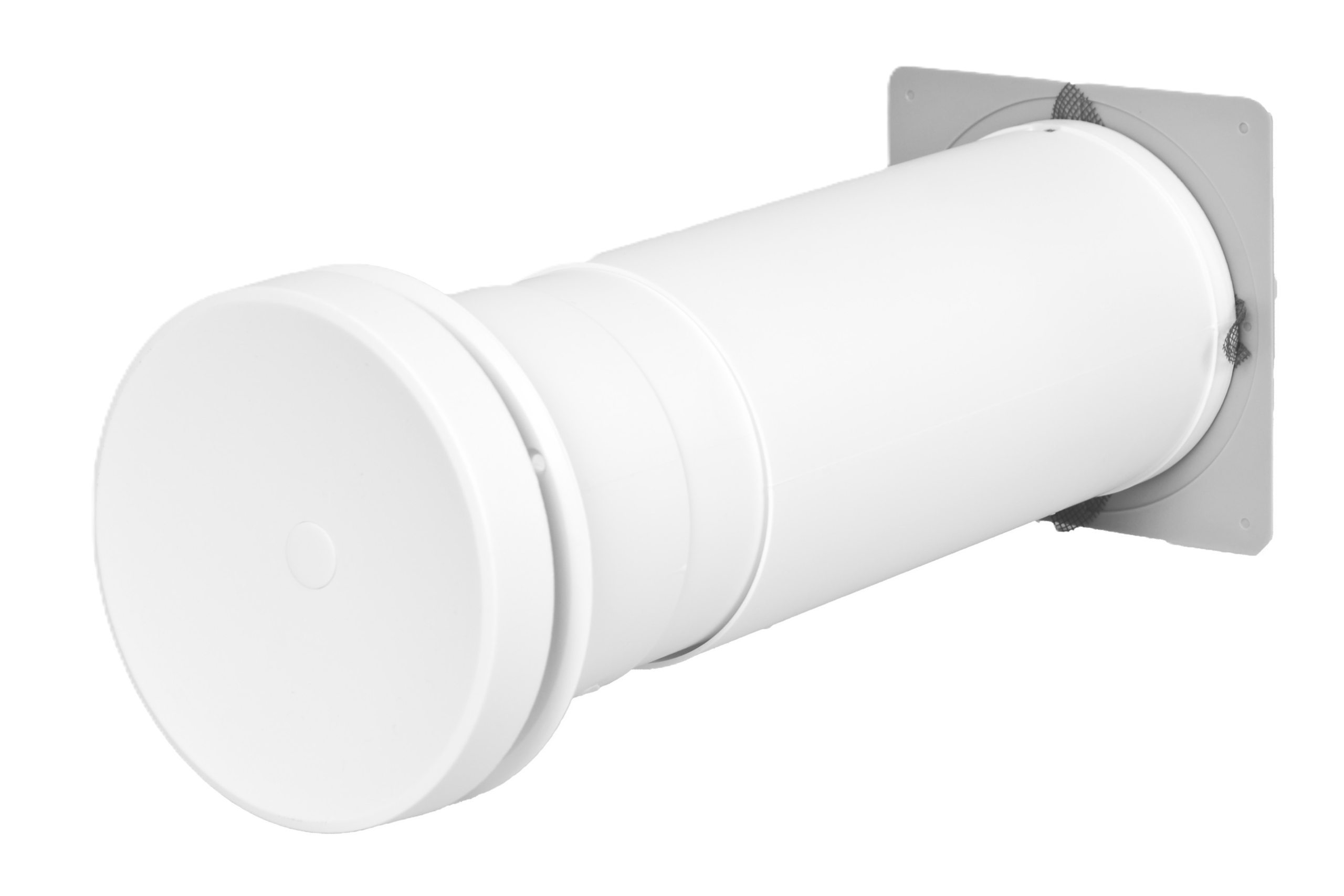

Teleskopventil 404
Teleskoprör
Typ 204

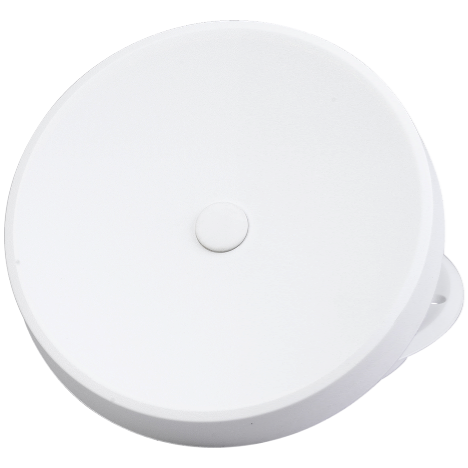

Tallriksventil
Typ 74.4
Jalousirist
Typ 73.4
Montering

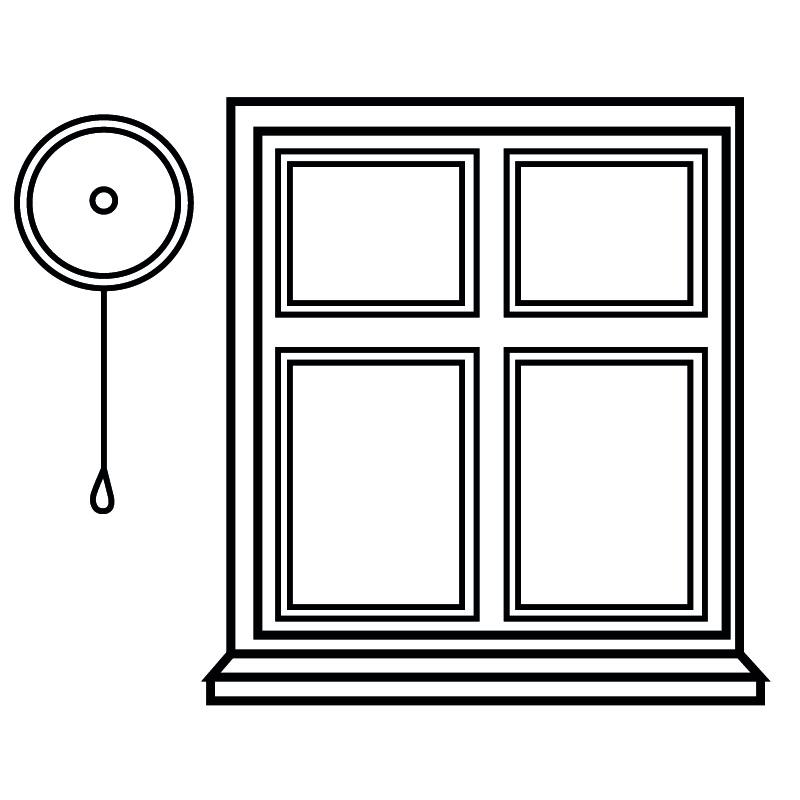

1. Markera platsen
Markera placeringen av hålet på väggen.
Vid placering nära ett fönster måste man ta hänsyn till att installationen kan utföras genom fönstret om det är nödvändigt.

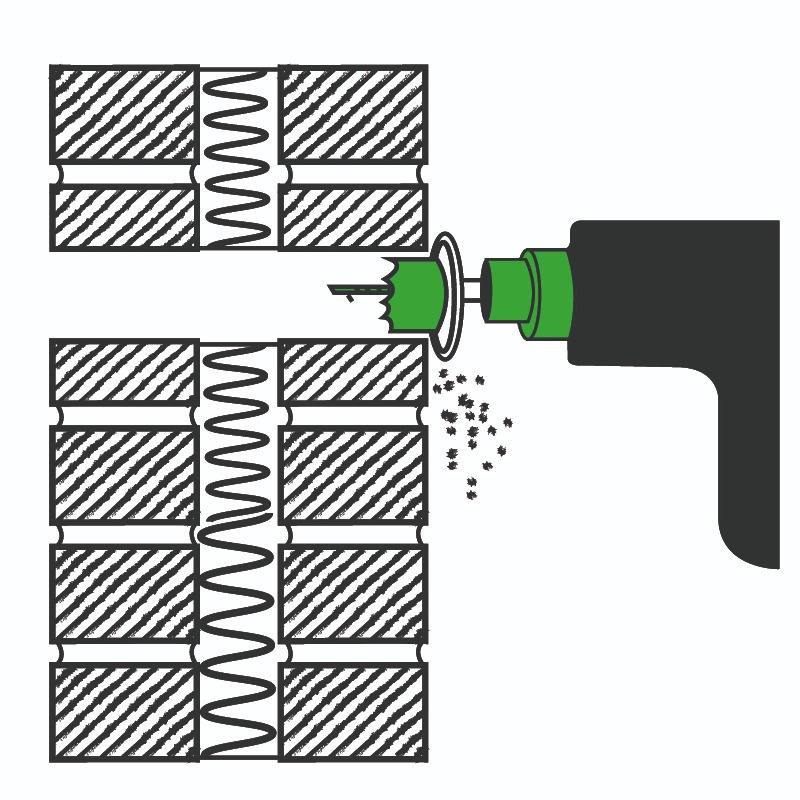

2. Bor hålet
Bor ett Ø105 mm hål genom väggen.
Vid borrning av hålet rekommenderas användning av ett Diamantbor med diameter 105 mm.

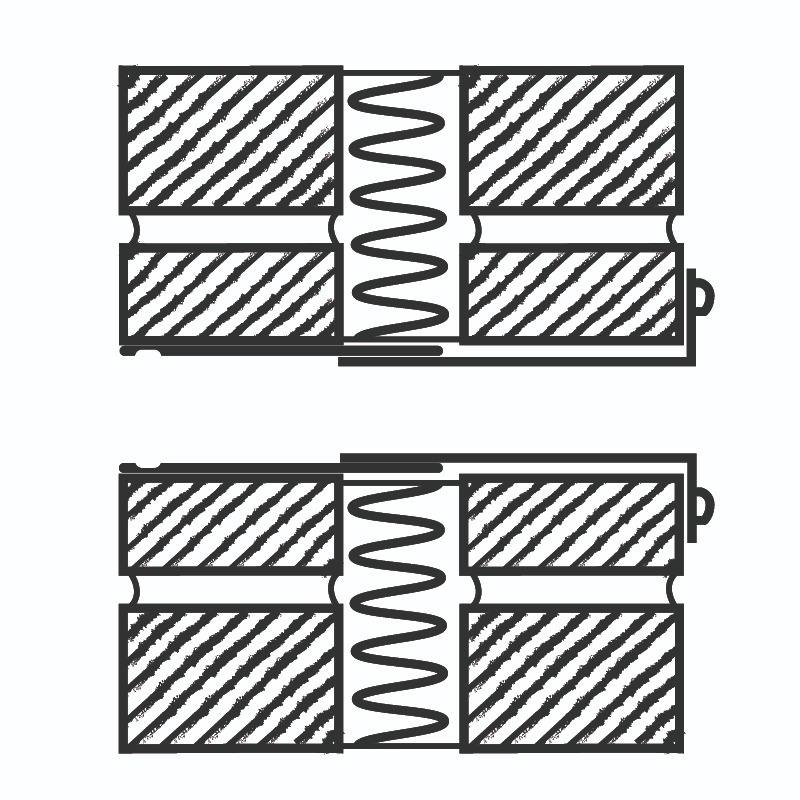

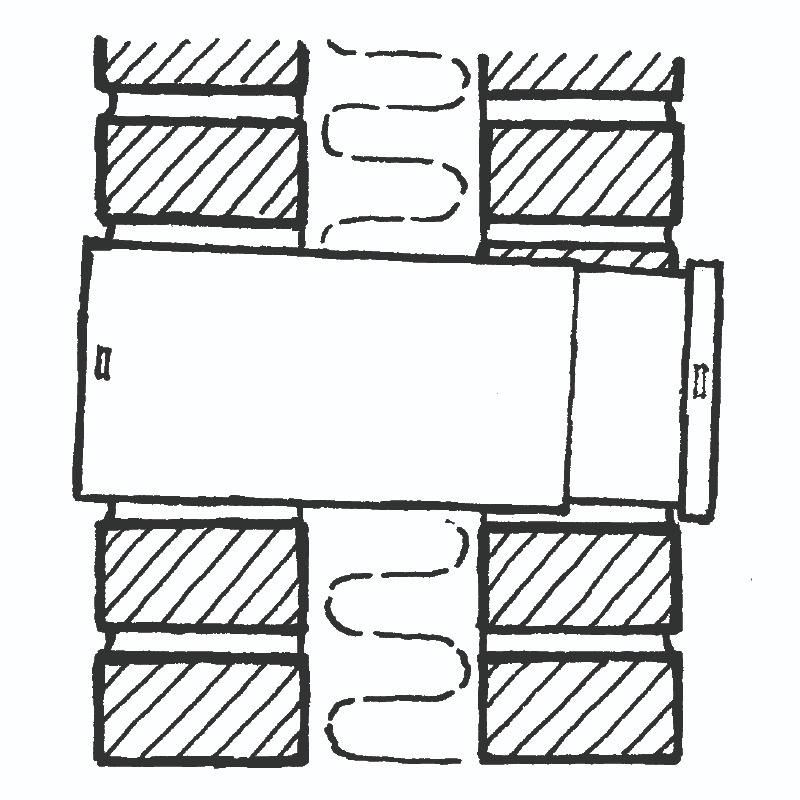

3. Monter teleskoprör
Inför teleskoprör i hålet.
Monter sedan väggventilen på insidan av väggen.

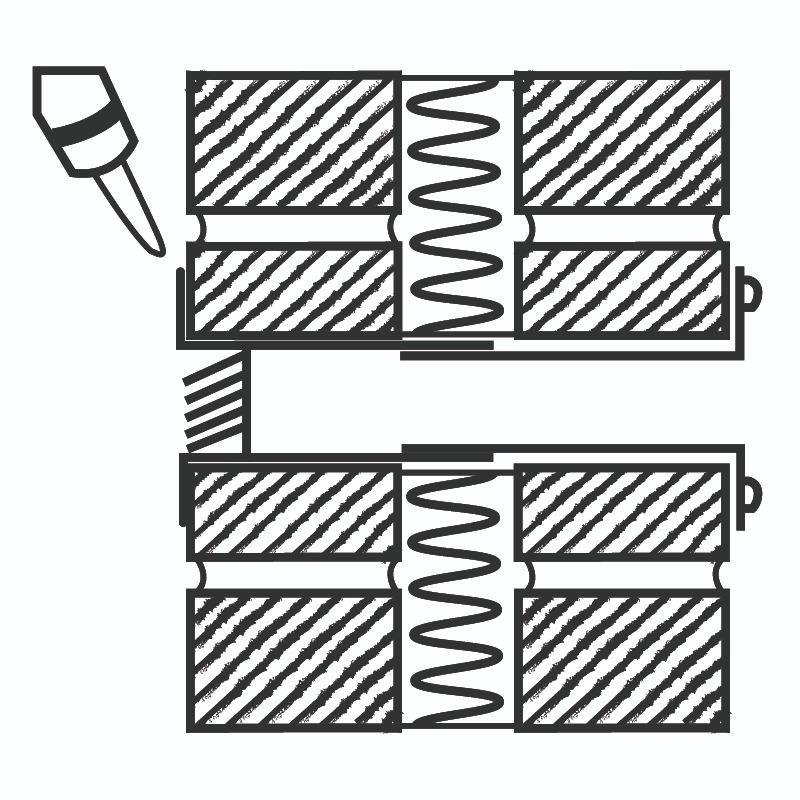

4. Monter den utvända gardinstången
Klicka fast på den jalusiplattan på teleskoprörets utsida på väggen.
Det rekommenderas att foga mellan gardinstången och väggen för att säkerställa en tät slutning.
5. Monter det inre röret
Tryck in det inre röret i väggventilen.
Viktig information
Huldiameter: Ø105 mm
Maximal murtykkelse: 400 mm
Luftflöde: 35 cm²
Mulighet för förlängning: Ja, med 200 mm förlängningsrör
Rekommenderad borrtyp: Diamantbor med diameter 105 mm
Tekniska data

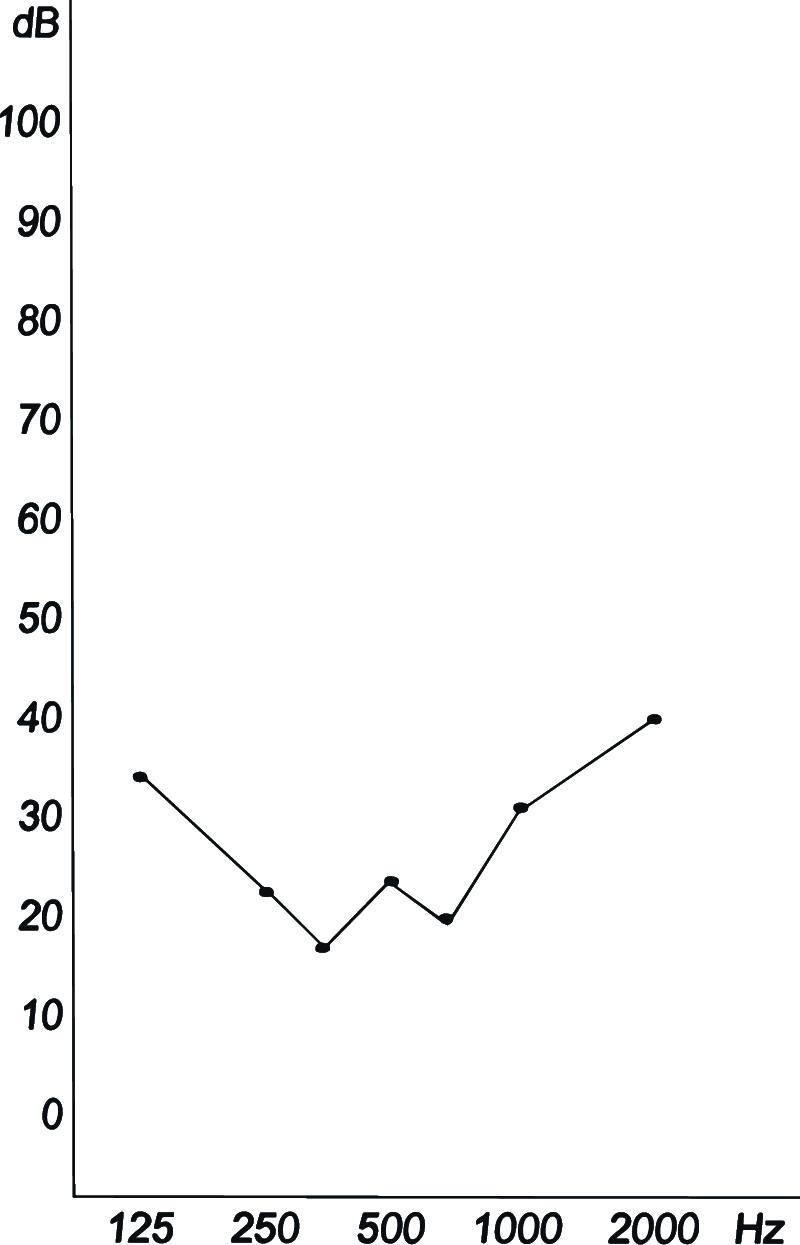

Ljuddämpning

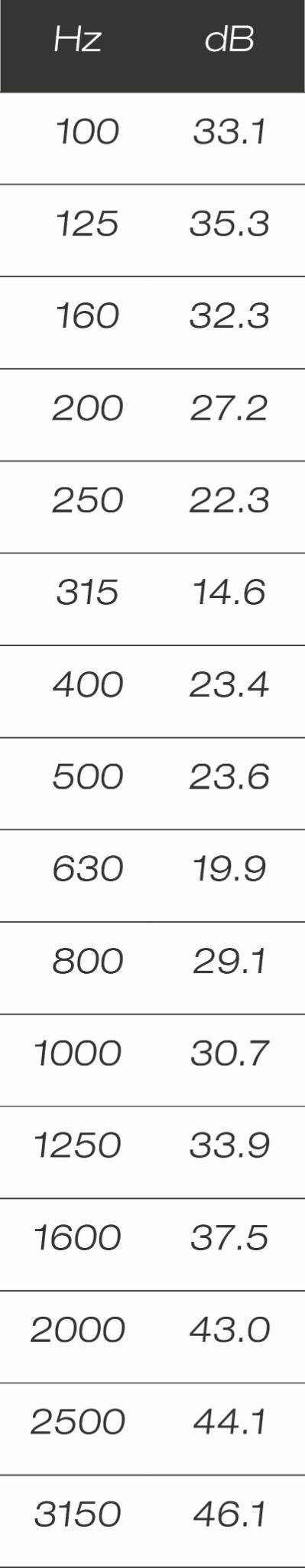

Teleskopventilerna 400 och 404

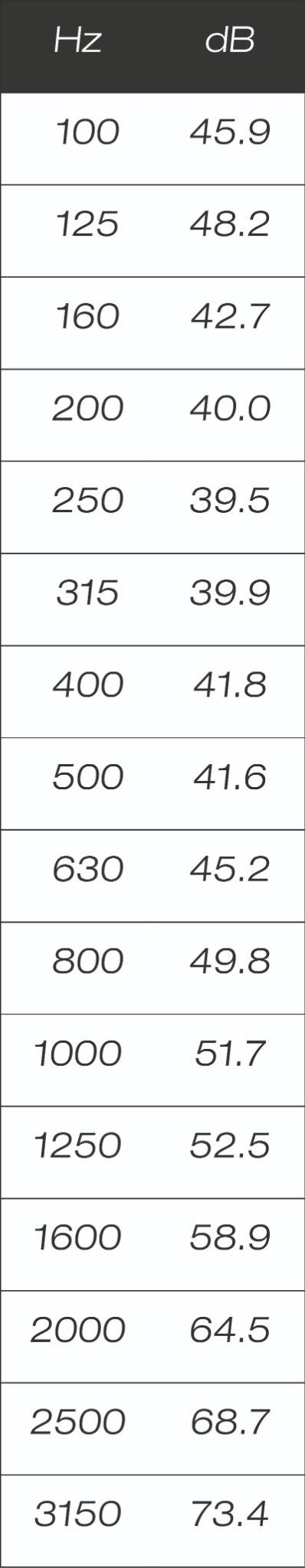

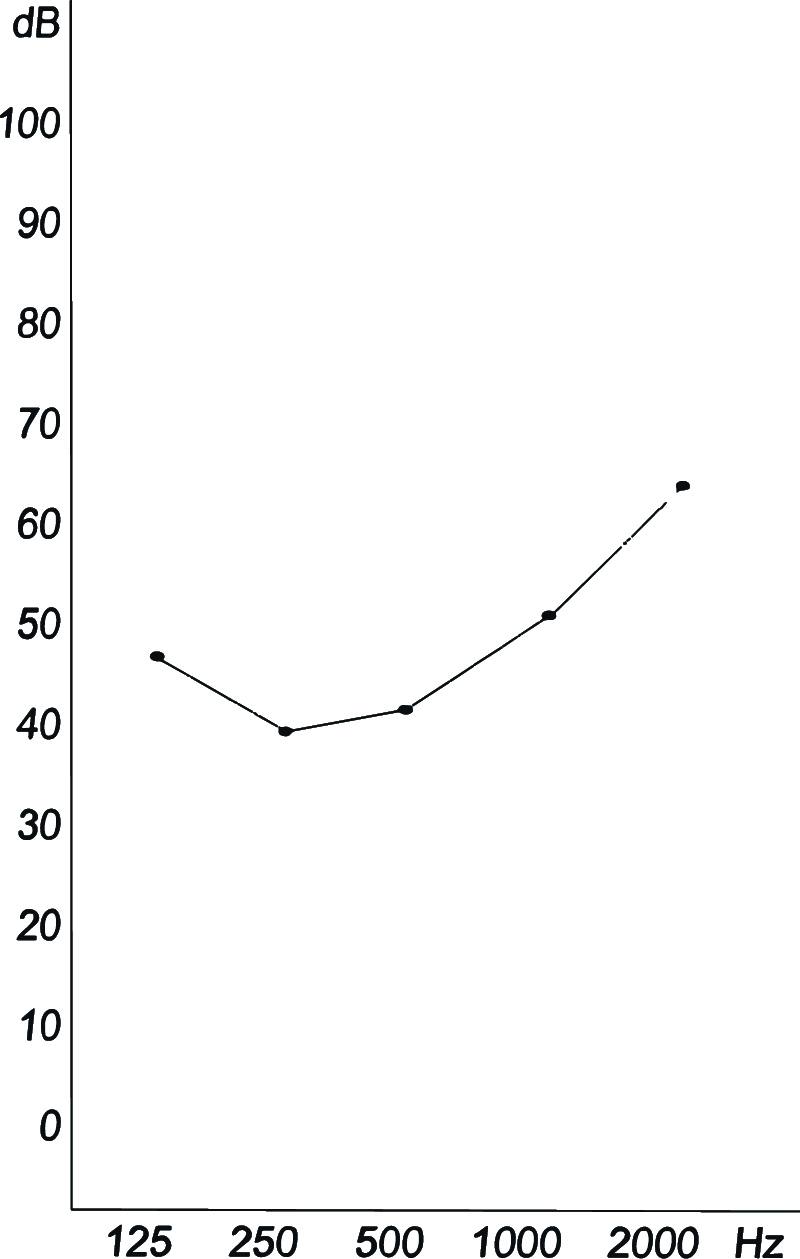

Teleskopventil 450

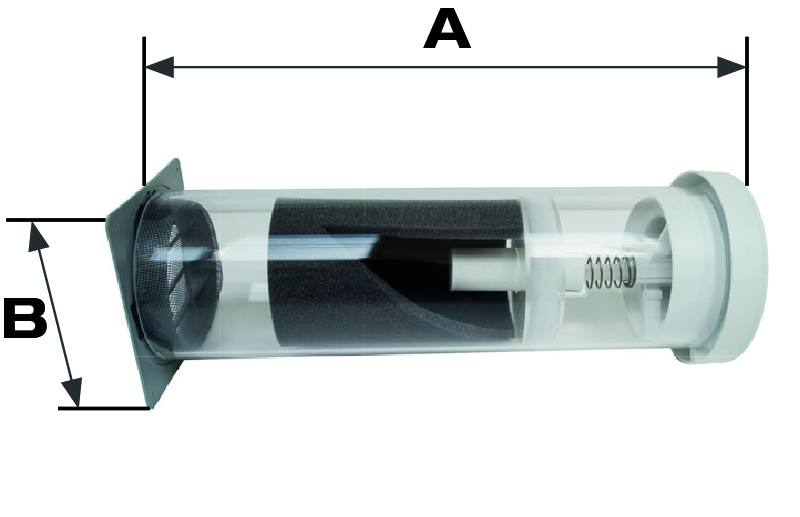

Dimensionerad ritning
A – 260 – 400 mm B – 130 mm
