Användarmanual

SmartFan Wi-Fi

Udsugningsventilator med Wi-Fi styring

Innehåll

DUKA SMARTFAN

Denne brugermanual indeholder teknisk beskrivelse og data, installationsguide samt servicering af DUKA SmartFan ventilator.

Läs denna bruksanvisning före installation och användning.

Installationen skal være i overensstemmelse med DS 447.

DUKA Ventilation förbehåller sig rätten att ändra i de tekniska data, design och konfiguration av produkten. För att införliva de senaste tekniska utvecklingarna. Den senaste dokumentationen kan alltid finnas på www.dukaventilation.dk.

Viktigt före installation

Före montering, service och underhåll ska strömmen till fläkten brytas.

Fläkten är avsedd för fast installation och ska därför anslutas av en behörig installatör.

Det enfasiga elnätet ska uppfylla gällande elnormer och standarder.

Anläggningen ska vara utrustad med en automatisk brytare.

Enheten ska anslutas till elnätet via en QF-säkring som är integrerad i det fasta ledningsnätet.

Kontrollera enheten för synliga skador på fläkt och hölje innan installationen påbörjas. Höljets invändiga delar måste vara fria från främmande föremål som kan skada fläktdelarna.

Undvik tryck på fläkten under montering. Skador på höljet kan leda till motorstopp och bullrig drift. Felaktig användning och obehöriga modifieringar är inte tillåtna och leder till att garantin upphör att gälla.

Se till att rök, kolmonoxid och andra förbränningsgaser inte kan tränga in i rummet genom öppna skorstenskanaler eller andra brandsäkerhetsanordningar. Tillräcklig lufttillförsel måste säkerställas för korrekt förbränning och utsugning av gaser genom skorstenen för att undvika luftåterflöde. Den tillförda luften får inte innehålla damm eller annat fast material med föroreningar, klibbiga ämnen eller fibrösa material.

Får ej användas i explosiva eller farliga miljöer med sprit, bränsle, bekämpningsmedel etc.

Luftintag och luftutlopp får inte täppas till för att säkerställa ett optimalt luftflöde.

Garantivillkor

DUKA Ventilation erbjuder 24 månaders reklamationsrätt från inköpsdatumet, i enlighet med köplagen.

Utöver detta erbjuder DUKA Ventilation ytterligare 36 månaders garanti utöver reklamationsrätten, förutsatt att alla angivna skyldigheter och anvisningar gällande användning, installation, förvaring, transport och underhåll har följts.

Vid reklamation ska du uppvisa köpkvittot och eventuellt installationsfakturan från elektrikern. Fläkten ska användas enligt anvisningarna i bruksanvisningen.

Garantin täcker INTE:
• Det regelbundna underhållet.
• Montering och demontering av fläkten.
• Installation av fläkten.

Ved reklamation bedes du udfylde vores reklamationsformular på: www.dukaventilation.dk/reklamation.
DUKA Ventilation kan ikke gøres ansvarlig for garantiforpligtelser, der er udført uden at være aftalt med os/vores forhandler på forhånd.

Garantin gäller inte i följande fall:
• Om fläkten inte har monterats enligt monteringsanvisningarna, gäller detta även delar i fläkten.
• Om alla elektriska anslutningar inte har utförts korrekt och i enlighet med bruksanvisningen.
• Om fläkten inte har underhållits regelbundet på rätt sätt.
• Om det finns synliga skador på fläktens hölje eller på delar inuti höljet.
• Om tekniska delar har lagts till i fläkten eller tagits bort från fläkten.
• Vid felaktig användning av fläkten.
• Avvikelse från bruksanvisningen.
• Anslutning till ett annat elnät än det som beskrivs i bruksanvisningen, det vanliga elnätet.
• Spänningsvariationer i elnätet.
• Obehöriga reparationer av fläkten.
• Om garantin har löpt ut.
• Avsteg från transportregler.
• Avsteg från förvaringsföreskrifter.
• Ventilatorfel som orsakas av force majeure. (brand, översvämning, jordbävning, omild behandling)
• Om ett kvitto på köpet inte kan uppvisas.

Transport och förvaring

Förvara fläkten i originalförpackningen i ett torrt och välventilerat utrymme, vid en temperatur mellan +5 ºC och +40 ºC och en relativ luftfuktighet på upp till 70 %.

Förvaringsutrymmet får inte innehålla frätande eller kemiska ångor.

Fläkten får inte utsättas för kontinuerligt tryck och belastning.

KOM IHÅG: Allt elarbete ska utföras av en auktoriserad elektriker.

Ventilatorn kan transporteras med vilket fordon som helst, så länge den är skyddad mot transportskador och väderpåverkan.

Fläkten ska skyddas mot stötar och slag under hela transporten

Innehåll i lådan

Fläkt 1 st.
Röranslutning, Ø 100 mm 1 st.
Ø 125 mm röranslutning 1 st.
Skruvar och pluggar 4 st.

Tekniska data

DUKA Smart Fan-fläkten är en axialfläkt producerad i högkvalitativ plast avsedd för frånluft.

Spænding [V]                                 100-240
Frekvens [Hz]                                  50-60
Max. Strøm [W]                              6,0
Ampere [A]                                      0,07
RPM [min-1]                                      2200
Max. luftmængde [m3/h]          133
IP klasse                                           IP44

Ventilator funktioner:
• Fugtsensor
• Udluftningsfunktion
• Forsinket opstart
• Efterløbstid
• Hastighedskontrol
• Interval ventilation
• Ekstern kontakt

IP44-klass skyddar mot åtkomst till skadliga delar och enheten mot vattenstänk.
Ventilatoren kan benyttes i rum med en rumtemperatur fra +1 ºC til +40 ºC
Fläkten är klassificerad som en elektrisk apparat i klass II.

Tekniska data

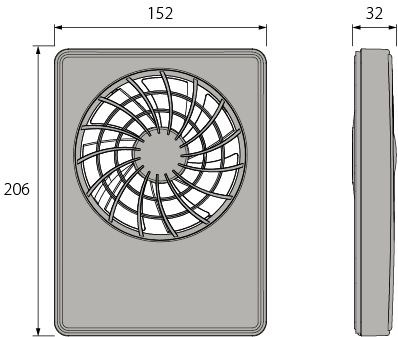

Mått och dimensioner

Standby: Ventilatoren er ude af drift. Driften aktiveres ved opstart af 24 timers tilstand, ved signal fra temperatur/fugtsensor eller aktivering af ekstern kontakt.

24 timers tilstand: Ventilatoren kører med lav hastighed, hvor der sikres en konstant grundventilation døgnet rundt. Bliver ventilatoren aktiveret via temperatur/fugtsensor eller ekstern kontakt, skifter driften til Silent eller Max program.

Silent: Ventilatoren opstarter mellem drift ved aktivering af LT og LI klemmerne. Hastigheden kan indstilles i DUKA Smart App.

Max. hastighed: Aktiveres af temperatur/fugtsensor eller af Öka Mode.

Montering

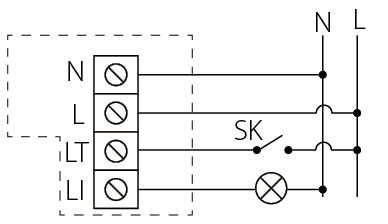

El-diagram

Forbindelse til strømforsyning
Ventilatoren skal tilsluttes en et-faset AC 100-240 V / 50 (60) Hz strømforsyning.

Betegnelse på terminal blokken

L: Fase

N: Nul

LT: Ventilator hastighedskontrol

LI: Udgang til ekstern kontakt

SK: Kontakt til hastighedsskift

Betjening af ventilatoren

Ventilatoren betjenes via DUKA Smart App. Den nyeste udgave af DUKA Smart App kan findes i henholdvis Play store for

Android telefoner og App Store for iOS telefoner.

OBS: Wi-Fi opsætning kræver direkte forbindelse til router med 2,4 GHz netværk

Android:

https://play.google.com/store/apps/details?id=com.embarcadero.DukaOneWIFI&hl=da

Apple:

https://apps.apple.com/hr/app/duka-smart-app/id1354423127

Ställ in enheten i appen

Opsætnings muligheder
Første opstart af DUKA Smart App giver adgang til Enhedslisten. Her vil man have mulighed for at tilslutte enheden lokalt eller til et hjemmenetværk, hvorfra man kan tilgå og styre en eller flere enheder.

Lokal forbindelse

Når der oprettes en lokal forbindelse til enheden er det kun muligt at styre enheden, når der man er forbundet til ventilatorens fan id netværk. Mistes eller afbrydes forbindelsen er det nødvendigt at oprette den igen.

For at skabe forbindelse til ventilatorens lokale netværk, gøres følgende:

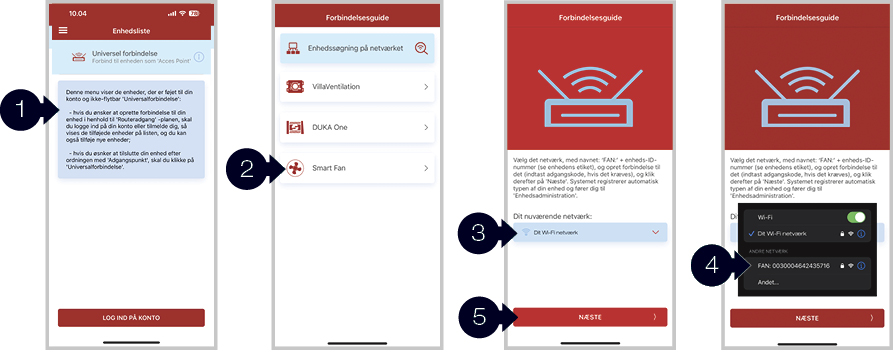

1. Tryk på lokal forbindelse under enhedslisten
2. Vælg SmartFan
3. Vælg enhedssøgning på netværk
4. Vælg det netværk du ønsker at skabe en forbindelse til. Fan id-nummer kan ses under frontcoveret ved gummidækslet Koden er som standard 11111111 (Otte 1-taller)
5. Tryk næste

Der er hermed skabt en lokal forbindelse, og det er muligt at styre enheden og ændre på driftsindstillinger. For mere om dette se
betjeningsafsnittet.

Koble ventilatoren på hjemmenetværket

Ved at koble enheden på hjemmenetværket bliver det muligt at forbinde flere enheder i appen. Her kan de navngives og styres individuelt.
For at styre enheden via appen på hjemmenetværket, skal man logge ind i appen. Har man ikke en bruger kan en ny oprettes i appen.

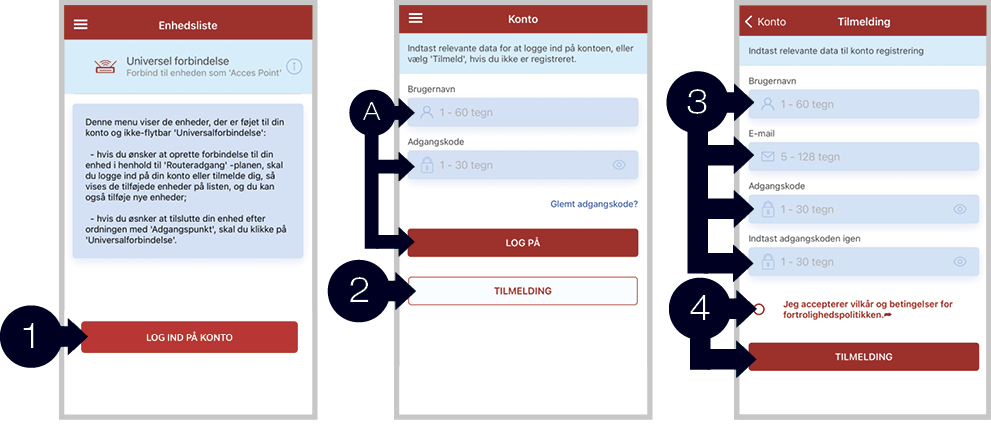

Forbinde ventilatoren til hjemmenetværk.

1. Tryk på LOG IND PÅ KONTO på enhedslisten

A. Har du allerede en bruger, indtast brugernavn og kodeord og gå til step 5
B. Har du ikke en bruger gå da til step 2

2. Tryk på TILMELDING
3. Indtast ønsket brugernavn, e-mail og adgangskode
4. Kryds af i boksen med vilkår og betingelser før der oprettes en bruger

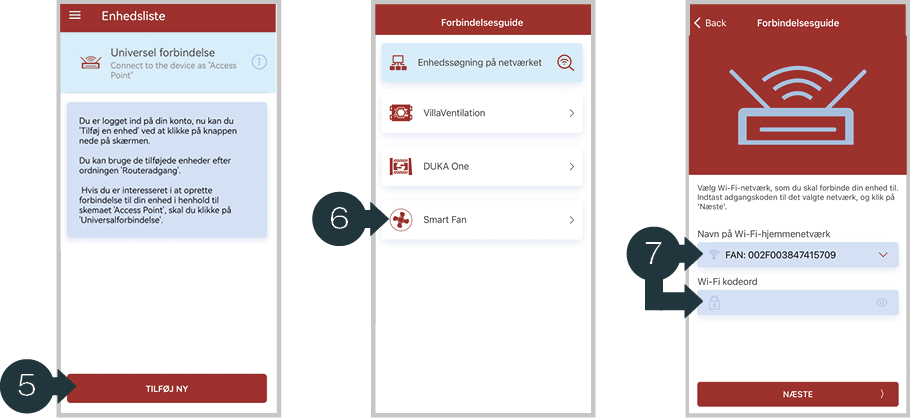

5. Tryk på TILFØJ NY
6. Tryk på SmartFan
7. Vælg det netværk du ønsker at forbinde ventilatoren til og indtast kodeordet. Tryk på NÆSTE.

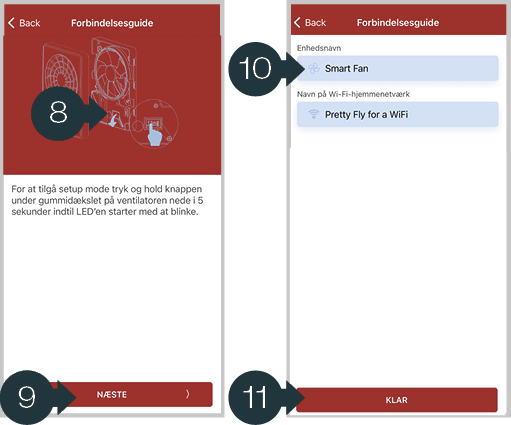

8. Hold setup knappen på ventilatoren inde i ca 5 sekunder indtil LED-indokatoren blinker blåt
9. Tryk på NÆSTE
10. Giv enheden et navn
11. Tryk på KLAR

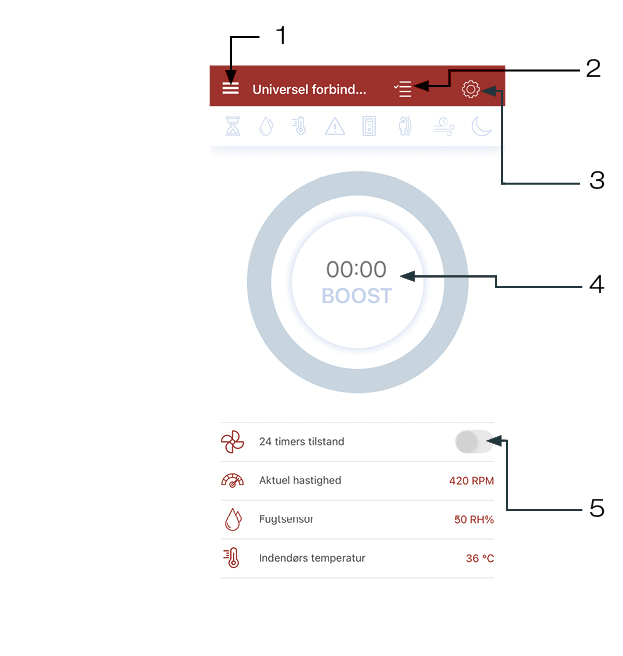

Betjening af ventilatoren

Indikator forklaring

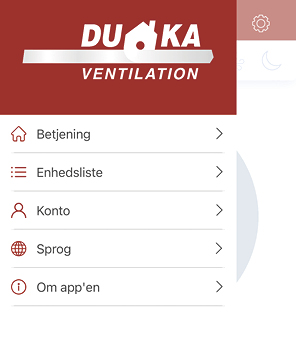

DUKA Smart App hovedmenu

Hovedmenuen åbnes ved at trykke på ☰. Hovedmenuen er inddelt i forskellige menuer, hvorfra der kan laves ændringer.

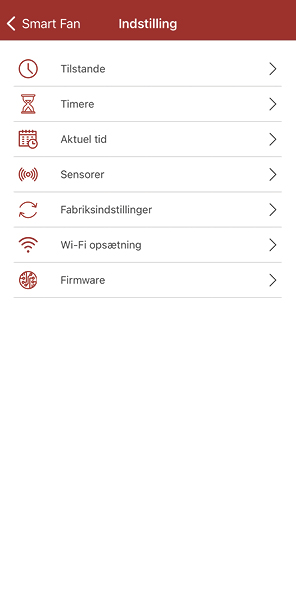

Ventilator indstillinger

Tillstånd
Her kan silent og max ventilationshastigheder indstilles, 24 timers tilstand og ventilationsinterval aktiveres. 24 timers tilstand sikrer en konstant grundventilation på silent niveau. Ventilationsinterval giver mulighed for ventilation hver 12. time, hvis ventilatoren ikke har været aktiveret i 24 timer.

Tidtagare
Her kan forsinket opstart samt efterløbstid og boost tidsinterval indstilles.

Aktuell tid
Indstil aktuelt tid for ventilatoren. Kan synkroniseres med mobilenhed.

Sensorer
Her kan der laves indstillinger for temperatur- og fugtsensor samt for aktivering via ekstern kontakt.
Temperatursensor kan indstilles mellem 18 og 36 ºC. Kan bruges til varmeflytning.
Ekstern kontakt kan aktiveres hvis man ønsker at betjene ventilatoren via en ekstern kontakt.
Fugtsensor kan aktiveres og indstilles til Auto (intelligent fugtstyring) eller Manuel (der kan indstilles mellem 40 og 80%)

Fabriksinställningar
Återställ enheten till fabriksinställningarna.

Wi-Fi-inställning
Anslut enheten manuellt till nätverk.

Firmware
Visa enhetens version av den fasta programvaran.

Tekniskt underhåll

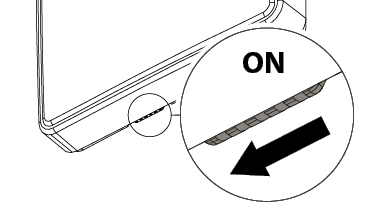

1. Slå sikringsknapen på ventilatoren til.
Herefter er ventilatordriften låst.

Advarsel! Sikringsknappen slår ikke strømmen fra til ventilatoren.

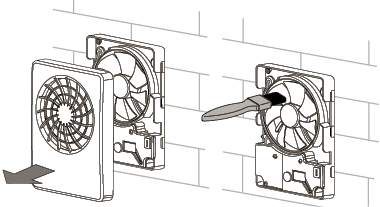

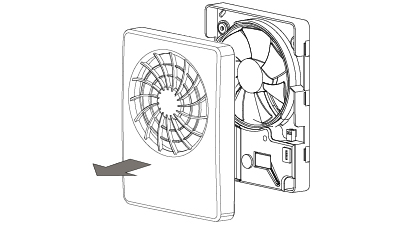

2. Fjern frontpanelet.
Rens ventilator bladene med en tør blød klud eller børste.

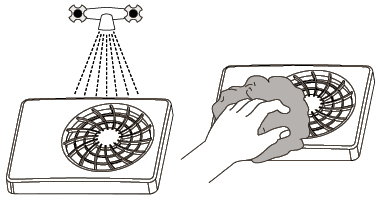

3. Vask frontpanelet under løbende vand. Tør fronten af til den er tør igen.

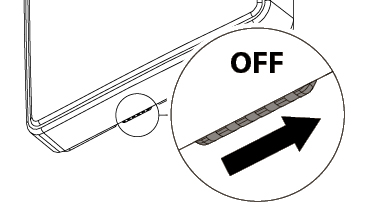

4. Slå sikringsknappen fra igen. Aktiver ventilatoren i app’en.

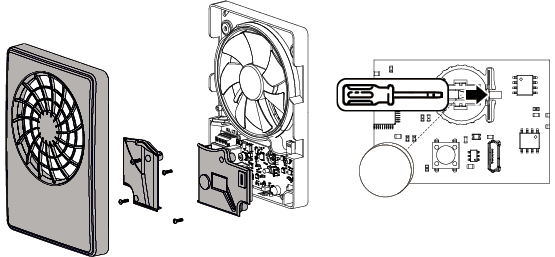

Udskift batteri

Er batteriniveauet lavt eller fladt, ses en advarsel i app’en. Hvis advarslen er aktiv skal batteriet udskiftes.
Ved batteriskift skal strømmen til ventilatoren afbrydes. Fjern frontpanelet og dækslet til kontrolpanelet.
Skift batteriet (batteri type CR1220) på kontrolpanelet.
Saml ventilatoren i modsat rækkefølge.

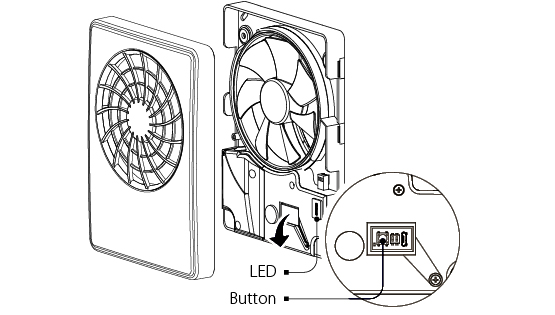

Nulstil ventilatoren (LED Beskrivelse)

For at gendanne fabriksindstillinger, tryk og hold knappen nede i 14 sekunder indtil LED’en starter med at blinke rød og ventilatoren siger BIP.

Adgang til knappen
LED’en har følgende tilstande:

Lyser ikke: Normal drift af ventilatoren
Lyser blåt: Advarsel om overgang til Setup mode
Blinker blåt: Enheden er i setup mode
Lyser rødt: Advarsel om at gendanne til fabriksindstilling eller for at gå ud af setup mode.
Blinker rødt: Ventilatoren er gendannet til fabriksindstillinger.
