Användarmanual

SmartFan

Udsugningsventilator uden styring

Innehåll

DUKA SMARTFAN

SmartFan har et fladt design med en kort indbygningsdybde, hvilket er optimalt til trange installationsforhold. Ventilatoren kan tilsluttes til både Ø100 og Ø125 mm rør, ved hjælp af de medfølgende studser.

Denne brugermanual indeholder teknisk beskrivelse, bruger- og servicemanual samt teknisk data og installationsguide for DUKA SmartFan.

Læs denne vejledning igennem inden installation og anvendelse af ventilatoren.

Installationer ska utföras i enlighet med byggreglerna.

DUKA Ventilation forbeholder sig retten til at ændre i det tekniske data, design og konfiguration af produktet. For at indarbejde de nyeste tekniske udviklinger. Den seneste dokumentation kan altid findes på www.dukaventilation.dk.

Viktigt före installation

Före montering, service och underhåll ska strömmen till fläkten brytas.

Fläkten är avsedd för fast installation och ska därför anslutas av en behörig installatör.

Det enfasiga elnätet ska uppfylla gällande elnormer och standarder.

Anläggningen ska vara utrustad med en automatisk brytare.

Ventilatoren skal tilsluttes strømnettet via en QF automat sikring integreret i det faste ledningsnet.

Kontroller enheden for synlige skader på ventilator og kabinet inden installation. Kabinettets indvendige dele skal være fri for fremmedlegemer, der kan beskadige ventilatoren.

Undgå pres på ventilatoren under montage. Skader på kabinettet kan betyde larmende drift eller motorstop. Forkert brug eller uautoriserede modifikationer er ikke tilladt og medfører at garantien bortfalder.

Røg, kulilte og andre forbrændingsluftarter må ikke kunne komme ind i rummet hvor ventilatoren er installeret. Tilstrækkelig luftforsyning skal sikres til korrekt forbrænding og udsugning af gasser gennem skorsten for at undgå tilbagetrækning. Transporteret luft må ikke indeholde støv eller andet solidt materiale med urenheder, klæbrige stoffer eller fibrøse materialer.

Må ikke anvendes i eksplosive eller farlige miljøer.

Luftindtag og -afkast må ikke lukkes, for at sikre et optimalt luftstrømning.

Garantivillkor

DUKA Ventilation erbjuder 24 månaders reklamationsrätt från inköpsdatumet, i enlighet med köplagen.

Utöver detta erbjuder DUKA Ventilation ytterligare 36 månaders garanti utöver reklamationsrätten, förutsatt att alla angivna skyldigheter och anvisningar gällande användning, installation, förvaring, transport och underhåll har följts.

Vid reklamation ska du uppvisa köpkvittot och eventuellt installationsfakturan från elektrikern. Fläkten ska användas enligt anvisningarna i bruksanvisningen.

Garantin täcker INTE:
• Det regelbundna underhållet.
• Montering och demontering av fläkten.
• Installation av fläkten.

Ved reklamation bedes du udfylde vores reklamationsformular på: www.dukaventilation.dk/reklamation.
DUKA Ventilation kan ikke gøres ansvarlig for garantiforpligtelser, der er udført uden at være aftalt med os/vores forhandler på forhånd.

Garantin gäller inte i följande fall:
• Om fläkten inte har monterats enligt monteringsanvisningarna, gäller detta även delar i fläkten.
• Om alla elektriska anslutningar inte har utförts korrekt och i enlighet med bruksanvisningen.
• Om fläkten inte har underhållits regelbundet på rätt sätt.
• Om det finns synliga skador på fläktens hölje eller på delar inuti höljet.
• Om tekniska delar har lagts till i fläkten eller tagits bort från fläkten.
• Vid felaktig användning av fläkten.
• Avvikelse från bruksanvisningen.
• Anslutning till ett annat elnät än det som beskrivs i bruksanvisningen, det vanliga elnätet.
• Spänningsvariationer i elnätet.
• Obehöriga reparationer av fläkten.
• Om garantin har löpt ut.
• Avsteg från transportregler.
• Avsteg från förvaringsföreskrifter.
• Ventilatorfel som orsakas av force majeure. (brand, översvämning, jordbävning, omild behandling)
• Om ett kvitto på köpet inte kan uppvisas.

Transport och förvaring

Förvara fläkten i originalförpackningen i ett torrt och välventilerat utrymme, vid en temperatur mellan +5 ºC och +40 ºC och en relativ luftfuktighet på upp till 70 %.

Förvaringsutrymmet får inte innehålla frätande eller kemiska ångor.

Fläkten får inte utsättas för kontinuerligt tryck och belastning.

KOM IHÅG: Allt elarbete ska utföras av en auktoriserad elektriker.

Ventilatorn kan transporteras med vilket fordon som helst, så länge den är skyddad mot transportskador och väderpåverkan.

Fläkten ska skyddas mot stötar och slag under hela transporten

Innehåll i lådan

Ventilator ……………………………………………………………………………………………………………………………….. 1 stk.
Ø 100 mm rørstuds ………………………………………………………………………………………………………………… 1 stk.
Ø 125 mm rørstuds …………………………………………………………………………………………………………………. 1 stk.
Skruer og rawlplugs ………………………………………………………………………………………………………………. 4 stk.
Brugermanual…………………………………………………………………………………………………………………………. 1 stk.

Tekniska data

DUKA Smart Fan-fläkten är en axialfläkt producerad i högkvalitativ plast avsedd för frånluft.

Spænding [V]                              100-240
Frekvens [Hz]                               50-60
Max. Strøm [W]                          3,0
Max. luftmængde [m3/h]      133
IP klasse                                        IP44
Elektrisk apperat                       Klasse II

Fläkten kan användas i rum med en rumstemperatur från +1 ºC till +45 ºC
Fläkten är klassificerad som en elektrisk apparat i klass II.

Mått och dimensioner

Montering

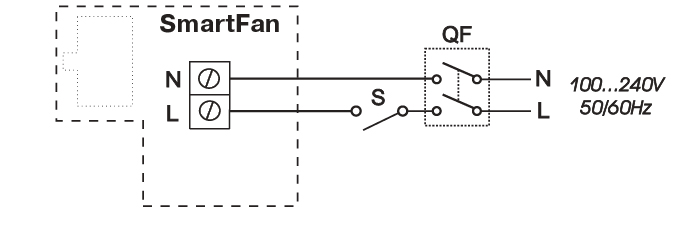

El-diagram

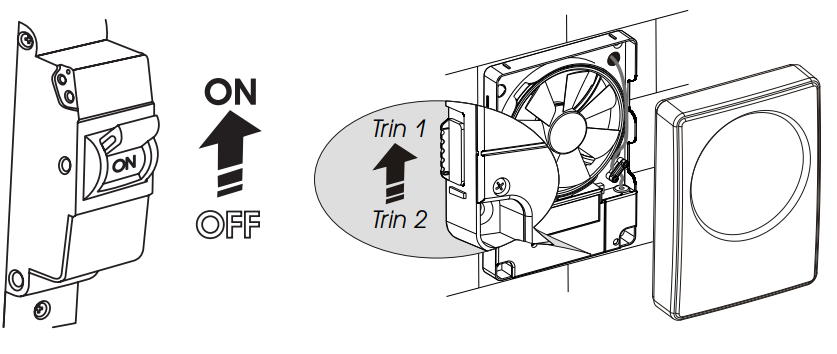

Fläkten kan köras i två olika hastigheter. Hastigheten ändras med hjälp av skjutreglaget på sidan av höljet.

Teknisk Vedligehold

Underhåll innebär regelbunden rengöring av fläktens yta. En mjuk fuktig trasa med mild tvållösning bör användas.

Torka av ytan med en torr, mjuk trasa. Se till att inget vatten kommer på motorn och kretskortet.

Bryt strömmen till fläkten.

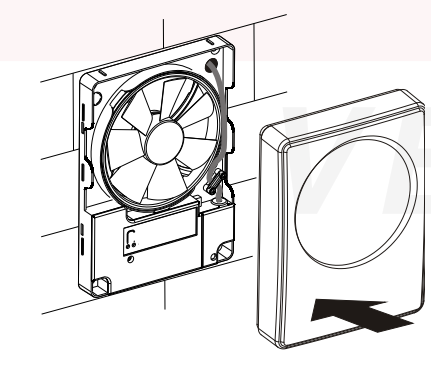

1. Ta bort frontpanelen.

2. Rengör frontpanelen. Torka av fronten tills den är torr igen.

3. Rengör fläktbladen med en torr, mjuk trasa eller borste. Det går att ta bort fläktbladen för att underlätta rengöringen.

4. Montera frontpanelen och slå på strömmen till fläkten.
