Användarmanual

Pro 30, 70 & 90

Udsugningsventilatorer med og uden styring

Innehåll

DUKA SMARTFAN

Denne brugermanual indeholder teknisk beskrivelse, bruger- og servicemanual samt tekniske data og installationsguide for DUKA Pro 30 / 70 / 90 ventilator(er).

Læs denne vejledning igennem inden installation og anvendelse.

Installationer ska utföras i enlighet med byggreglerna.

DUKA Ventilation förbehåller sig rätten att ändra i de tekniska data, design och konfiguration av produkten. För att införliva de senaste tekniska utvecklingarna. Den senaste dokumentationen kan alltid finnas på www.dukaventilation.dk.

Viktigt före installation

Inden montering, service og vedligehold skal strømmen til ventilatoren afbrydes.

Fläkten är avsedd för fast installation och ska därför anslutas av en behörig installatör.

Det enfasiga elnätet ska uppfylla gällande elnormer och standarder.

Anläggningen ska vara utrustad med en automatisk brytare.

Enheten ska anslutas till elnätet via en QF-säkring som är integrerad i det fasta ledningsnätet.

Kontrollera enheten för synliga skador på fläkt och hölje innan installationen påbörjas. Höljets invändiga delar måste vara fria från främmande föremål som kan skada fläktdelarna.

Undvik tryck på fläkten under montering. Skador på höljet kan leda till motorstopp och bullrig drift. Felaktig användning och obehöriga modifieringar är inte tillåtna och leder till att garantin upphör att gälla.

Se till att rök, kolmonoxid och andra förbränningsgaser inte kan tränga in i rummet genom öppna skorstenskanaler eller andra brandsäkerhetsanordningar. Tillräcklig lufttillförsel måste säkerställas för korrekt förbränning och utsugning av gaser genom skorstenen för att undvika luftåterflöde. Den tillförda luften får inte innehålla damm eller annat fast material med föroreningar, klibbiga ämnen eller fibrösa material.

Får ej användas i explosiva eller farliga miljöer med sprit, bränsle, bekämpningsmedel etc.

Luftintag och luftutlopp får inte täppas till för att säkerställa ett optimalt luftflöde.

Ved montage i væg

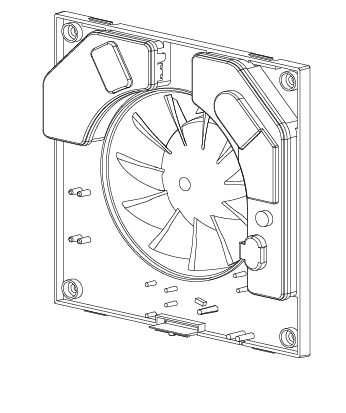

Når ventilatoren monteres i væg, skal den vendes med de elektriske forbindelser opad. Se figuren herunder.

Ved montage i loft

Samlingen mellem ventilatorstuds og aftrækskanalen skal tætnes 100%, så kondensvand kan løbe igennem studsen.

Lednings gennemføringer skal tætnes 100%.

Lukkespjældet skal fjernes, så der altid sikres naturlig ventilation. Fjernes lukkespjældet ikke kan der samles kondens på bagsiden, der kan brænde ventilations elektronik af. Bemærk at al rørføring på koldt loftrum skal isoleres med min. 100 mm isolering.

Montering

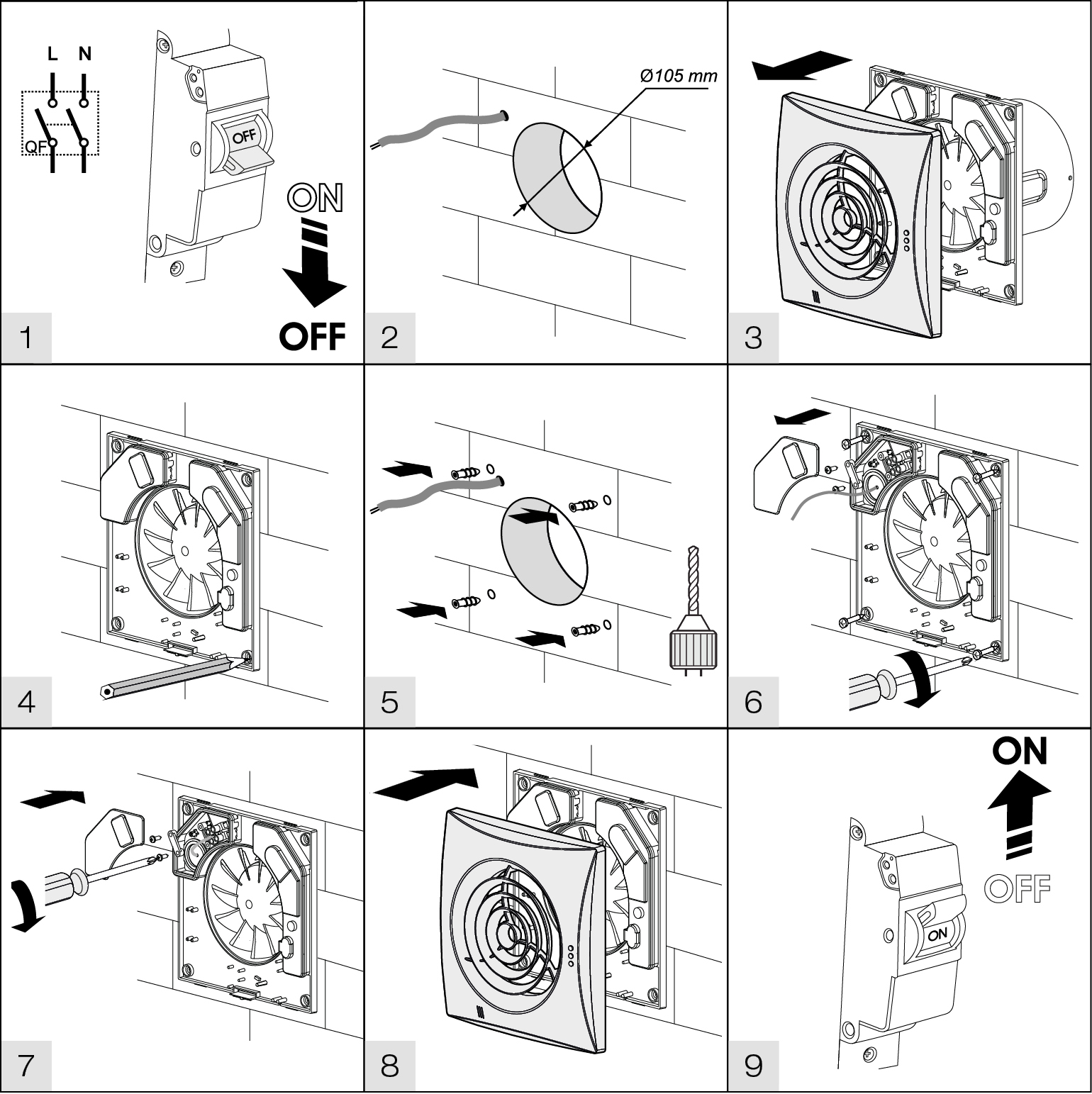

På tegningen ses installation for DUKA Pro 30. Installationen for Pro 70 og 90 følger samme fremgangsmåde.

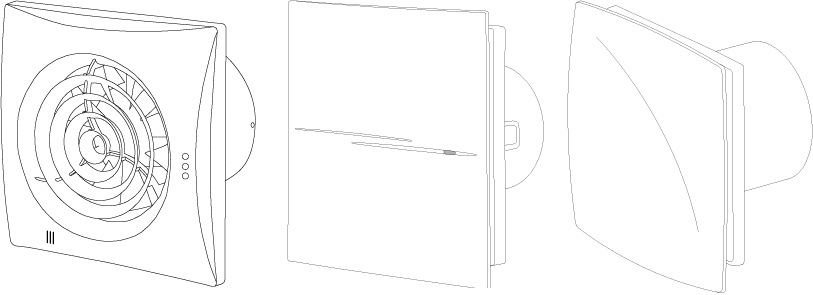

Ventilator typer

Ventilatorserierne er beregnet til ventilation af badeværelser, men kan også anvendes i andre rum, hvor ventilation er ønsket. Modellerne er udstyret med et folie lukkespjæld, som reducerer træk.
Folien kan let fjernes, hvis man ikke vil blokere for den naturlige ventilation, og skal fjernes ved montering i loft.

STD

Ventilatoren tændes og slukkes på en ekstern kontakt.

T

Timeren aktiverer efterløbet af den indstillede tid, når den får en impuls fra den eksterne afbryder.
Indstilles mellem 2-30 min. (Fabriksindstilling 15 minutter)

TH

Fläkten styrs av en fuktighetssensor och en timer. Fuktgivaren startar fläkten när den inställda nivån överskrids. Kan justeras mellan 60–90%. Timern aktiverar efterkörningen av den inställda tiden när den får en impuls från den externa strömbrytaren. Ställs in mellan 2–30 min.
(Fabriksinställning 15 minuter)

ST

Med bevægelsessensor og timer. Ventilatoren tændes ved registrering af bevægelse i en afstand på 1 -4 m i en vinkel på op til ca. 100°. Timeren aktiverer efterløbet af den indstillede tid, når den får en impuls fra den eksterne afbryder. Indstilles mellem 2-30 min (Fabriksindstilling 15 minutter).
Alle justeringer af de respektive niveauer udføres under frontlåget. Indstillingerne skal foretages forsigtigt med den medfølgende skruetrækker.

Før ændring af indstillingerne skal ventilatoren kobles af strømmen.

Ventilatoren må kun tilsluttes til lysnettet af en autoriseret elektriker.

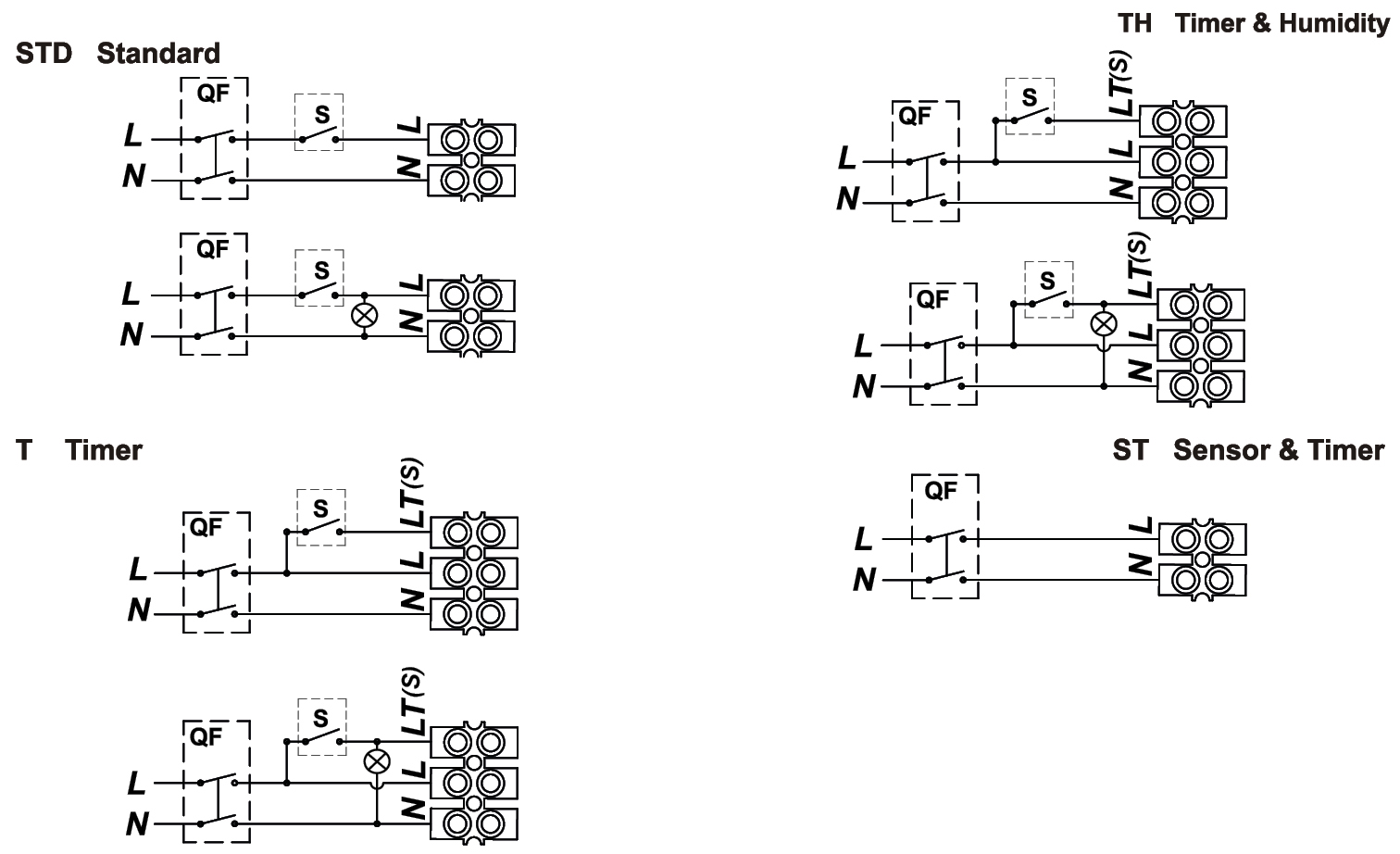

El-diagram

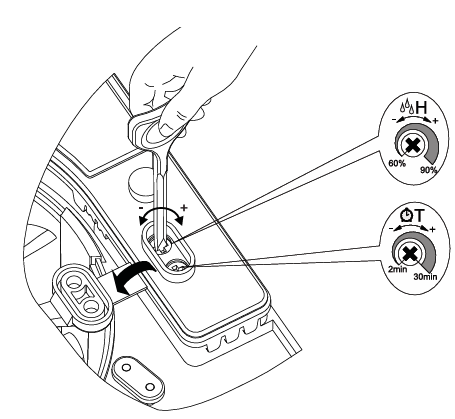

Indstilling af sensorer

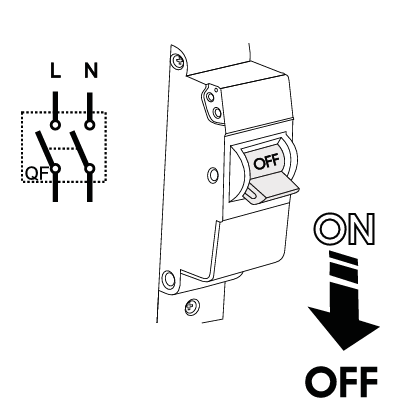

1. Sluk for strømmen til ventilatoren.

2. Lav ønskede ændringer

T – Timer (2 – 30 minutter)
H – Fugtsensor (60 – 90 %)

Teknisk vedligeholdelse

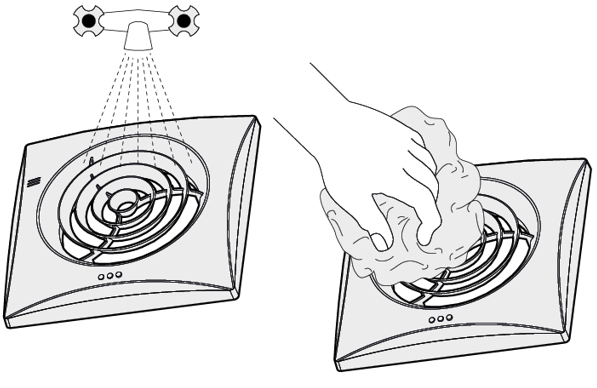

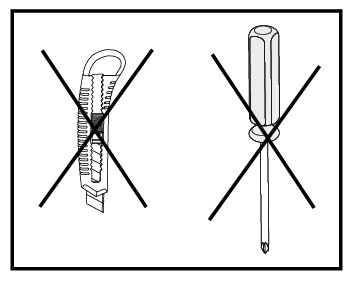

Vedligeholdelse betyder jævnlig rengøring af ventilatorens overflade. Der bør bruges en blød fugtig klud med mild sæbeopløsning. Overfladen tørres efter med en tør blød klud. Undgå at der kommer vand på motor og printkort.

1. Afbryd strømmen til ventilatoren.

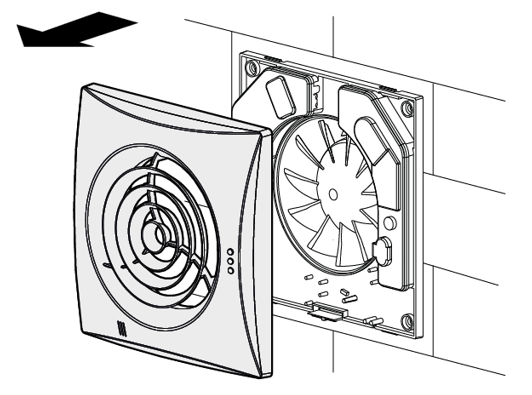

2. Fjern frontpanelet.

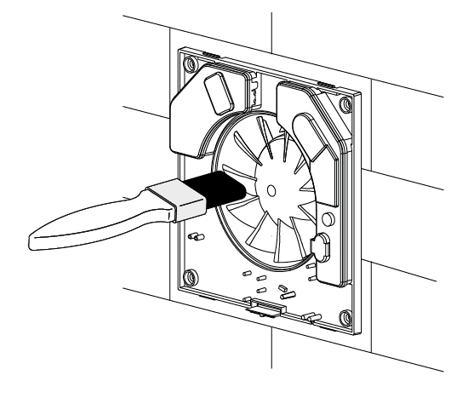

3. Rens ventilator bladene med en tør blød klud eller børste.

4. Rengør frontpanelet. Tør fronten af til den er tør igen.

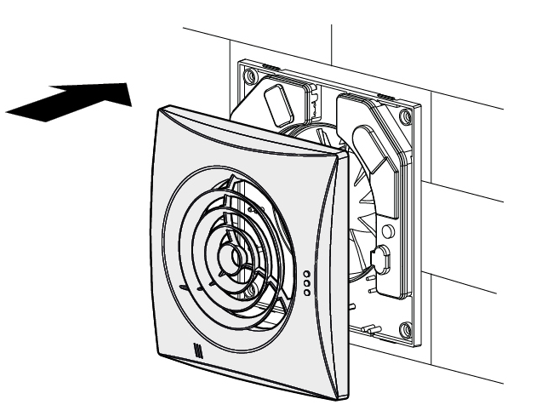

5. Monter frontpanelet.

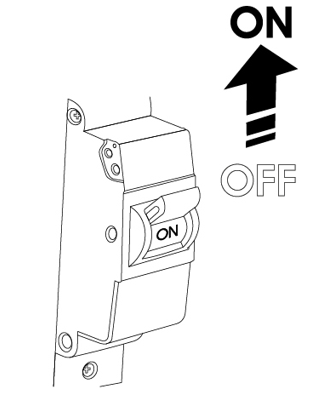

6. Tænd for strømmen til ventilatoren.

Transport och förvaring

Förvara fläkten i originalförpackningen i ett torrt och välventilerat utrymme, vid en temperatur mellan +5 ºC och +40 ºC och en relativ luftfuktighet på upp till 70 %.

Förvaringsutrymmet får inte innehålla frätande eller kemiska ångor.

Fläkten får inte utsättas för kontinuerligt tryck och belastning.

HUSK: Alt elektrisk arbejde skal foretages af autoriseret elektriker.

Ventilatorn kan transporteras med vilket fordon som helst, så länge den är skyddad mot transportskador och väderpåverkan.

Fläkten ska skyddas mot stötar och slag under hela transporten

Garantivillkor

DUKA Ventilation erbjuder 24 månaders reklamationsrätt från inköpsdatumet, i enlighet med köplagen.

Utöver detta erbjuder DUKA Ventilation ytterligare 36 månaders garanti utöver reklamationsrätten, förutsatt att alla angivna skyldigheter och anvisningar gällande användning, installation, förvaring, transport och underhåll har följts.

I tilfælde af reklamation fremvis købskvittering og evt. installationsfaktura fra elektriker.
Ventilatoren skal anvendes som beskrevet i brugermanualen.

Garantin täcker INTE:
• Det regelbundna underhållet.
• Montering och demontering av fläkten.
• Installation av fläkten.

Kontakta återförsäljaren/installatören för garantiservice. DUKA Ventilation kan inte hållas ansvarigt för garantiförpliktelser som fullgjorts utan att detta har avtalats med oss eller vår återförsäljare i förväg.

Garantin gäller inte i följande fall:
• Om fläkten inte har monterats enligt monteringsanvisningarna, gäller detta även delar i fläkten.
• Om alla elektriska anslutningar inte har utförts korrekt och i enlighet med bruksanvisningen.
• Om fläkten inte har underhållits regelbundet på rätt sätt.
• Om det finns synliga skador på fläktens hölje eller på delar inuti höljet.
• Om tekniska delar har lagts till i fläkten eller tagits bort från fläkten.
• Vid felaktig användning av fläkten.
• Avvikelse från bruksanvisningen.
• Anslutning till ett annat elnät än det som beskrivs i bruksanvisningen, det vanliga elnätet.
• Spänningsvariationer i elnätet.
• Obehöriga reparationer av fläkten.
• Om garantin har löpt ut.
• Avsteg från transportregler.
• Avsteg från förvaringsföreskrifter.
• Ventilatorfel som orsakas av force majeure. (brand, översvämning, jordbävning, omild behandling)
• Om ett kvitto på köpet inte kan uppvisas.
