DUKA One C4 Användarhandbok

Transport och förvaring samt Säkerhet

- Apparaten måste skyddas mot stötar, slag och väderförhållanden under transport.
- Apparaten ska förvaras i originalförpackningen i ett torrt och ventilerat rum med en temperatur mellan 5°C och 40°C.
- Förvaringsutrymmet får inte innehålla aggressiva eller kemiska ångor eller gaser.
- Utsätt inte den lagrade enheten för tryck eller någon annan form av påfrestning.
Hur man använder
- Använd endast apparaten för rumsventilation. Anslut inte torktumlare eller liknande utrustning till apparaten.
- Syftet med enheten är att tillhandahålla grundläggande ventilation i hemmet.
- Apparaten får endast stängas av om det krävs av myndigheterna eller av säkerhetsskäl, t.ex. vid brand eller liknande.
- Apparaten får inte användas som värmekälla.
- Apparaten kan inte användas som avfuktare.
- Håll explosivt och/eller lättantändligt damm/ånga/vätska borta från apparaten.
- Luften till ventilationsaggregatet får inte innehålla avdunstning av kemikalier, grovt damm, sot, olja, vidhäftande ämnen, fibrösa material, patogener
eller andra skadliga ämnen.
- Blockera inte enhetens kanal när enheten är i drift.
- Låt inte luftflöden från enheten riktas mot öppna lågor eller liknande.
Före installation
- Läs och förstå bruksanvisningen innan du installerar och använder enheten.
- Inspektera produkten med avseende på skador på fläkt, kärna, frontkåpa, elektronik och yttre skärm. Det får inte finnas några främmande föremål
eftersom detta kan skada enheten.
- Spara snabbguiden så att du alltid snabbt och enkelt kan få tillgång till den senaste manualen via QR-koden.
- Om enheten skulle byta ägare, vänligen vidarebefordra snabbguiden.
Montering
- Enheten är avsedd för installation i en fasadvägg.
- Packa försiktigt upp enheten.
- Vid montering och installation av enheten måste alla tillämpliga bygg-, el- och tekniska standarder följas.
- Följ alla elsäkerhetsregler när du installerar enheten. Se mer hos säkerhetsmyndigheten på www.sik.dk
- Om någon av ledningarna till enheten skadas måste de bytas ut enligt gällande föreskrifter. Se mer hos den danska säkerhetstekniska myndigheten på www.sik.dk
- Sätt inte enheten under tryck. Deformering av enheten kan leda till motorblockering och överdrivet buller.
Drift
- Koppla bort strömmen till enheten före installation, service, underhåll och reparation. Med undantag för filterbyten, se avsnittet om underhåll.
- Använd inte enheten utanför det specifika temperaturområde som anges.
- Använd eller serva inte enheten, styrenheten eller fjärrkontrollen med våta händer eller bara fötter eftersom detta kan leda till elektriska stötar.
- Låt inte barn använda apparaten. Barn bör hållas under uppsikt så att de inte leker med apparaten.
- Felaktig användning av apparaten eller otillåtna ändringar är inte tillåtna.
- Enheten får inte användas av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte
har övervakats eller har fått instruktioner om hur apparaten ska användas av en person som ansvarar för deras säkerhet.
Städtjänster
- Tvätta inte enheten i vatten.
- Skydda elektriska delar från vatten.

Villkor och bestämmelser för garanti

DUKA Ventilation erbjuder 24 månaders garanti från inköpsdatumet, i enlighet med den danska köplagen. Dessutom erbjuder DUKA Ventilation ytterligare 12 månader
garanti, förutsatt att alla beskrivna krav avseende transport, förvaring, användning, installation, drift, underhåll och garantibestämmelser uppfylls
uppfylls.
För att garantin ska gälla måste det dokumenteras att filtren har bytts ut minst en gång per år mot DUKA Ventilations originalfilter.
Spara därför kvittona för dessa inköp.
Obs: Beroende på omgivningen kan det vara nödvändigt att byta filter oftare.
Syftet med enheten är att tillhandahålla grundläggande ventilation i hemmet.
Apparaten får endast stängas av om det krävs av myndigheterna eller av säkerhetsskäl, t.ex. vid brand eller liknande.
Om apparaten installeras där det finns risk för mögel måste apparaten rengöras särskilt noggrant för att avlägsna damm och svampsporer. Detta kan vara
Det är nödvändigt att använda ett speciellt rengöringsmedel. Om detta inte görs upphör garantin att gälla.
Garantin täcker INTE:
- Det periodiska underhållet.
- Uppsättning, justering och demontering av enheten.
Garantin upphör att gälla om:
- Information om transport, förvaring, användning, installation, montering, drift, underhåll och garantibestämmelser har inte beaktats.
- Enheten används eller placeras i våtrum eller miljöer som den inte är konstruerad för.
- Enheten har stängts av och myndigheterna har inte krävt någon blockering av uteluften.
- Det finns skador orsakade av mögelangrepp.
- Synliga skador har anbringats på enheten.
- Enheten är ansluten till en annan typ av elnät än vad som beskrivs i bruksanvisningen.
- Skador uppstår på grund av spänningsfluktuationer i elnätet.
- Icke-originalfilter har använts i enheten.
- Tekniska komponenter har lagts till eller tagits bort i enheten.
- Otillåtna reparationer har utförts på enheten.
- Enheten är felaktig på grund av force majeure (blixtnedslag, brand, översvämning, jordbävning etc.).
- Inget kvitto kan uppvisas för köpet.
- Garantin har löpt ut.
För klagomål, vänligen fyll i vårt klagomålsformulär online på: www.dukaventilation.dk/reklamation
DUKA Ventilation kan inte hållas ansvarigt för garantiåtaganden som utförts utan föregående överenskommelse med DUKA Ventilation.
För övriga villkor hänvisas till Vink Plasts allmänna försäljnings- och leveransvillkor. Den senaste versionen finns alltid på vår hemsida:
www.dukaventilation.dk

Teknisk information

Enheten är avsedd för inomhusbruk i temperaturer från 1°C till 40°C och relativ luftfuktighet upp till 80 %.
Till- och frånluften måste vara mellan -15 och 40°C.
Enheten måste vara i kontinuerlig drift.
1TP7Klassificering av tektrisk apparatur: Klass II
IP-klassning: IP 24
Enheten är under ständig utveckling och därför kan små variationer förekomma i tekniska data och användarhandbok. Den senaste
Dokumentation finns alltid tillgänglig med hjälp av QR-koden i den medföljande Quick Guide eller på www.dukaventilation.dk

Innehåll i lådan

• Framstycke, elektronikdel och motor (samlad komponent)
• 380 mm rör
- Monteringskabel
Stormskärm
- Kärnan
- Monteringssats
- Fjärrkontroll

Struktur

DUKA One består av en inre del med en reversibel motor, en keramisk värmeväxlare, en vägggenomföring, filter och luftfördelare på båda sidor om kärnan samt ett yttre vindskydd. Själva värmeåtervinningen sker i värmeväxlaren, som skyddas mot damm och smuts av filtren.

Mått och dimensioner

*Vid vedlängder över 380 mm måste förlängningsrör på 1000 mm köpas separat.

Minsta väggtjocklek för montering av DUKA One C4

Om väggtjockleken är under minimikravet rekommenderas att du köper DUKA One Spacer.
Rekommenderat avstånd mellan motor och kärna är 60 mm eftersom detta ger optimal värmeåtervinning.
Kärnans position i förhållande till väggtjockleken:

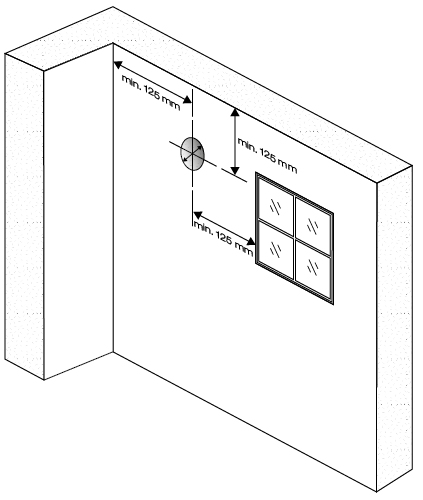

Håldiameter (för montering) 110-120 mm
Minst möjligt väggtjocklek 305 mm

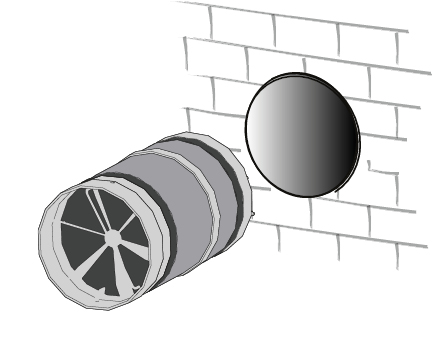

3 – Placera kärnan i väggspelet

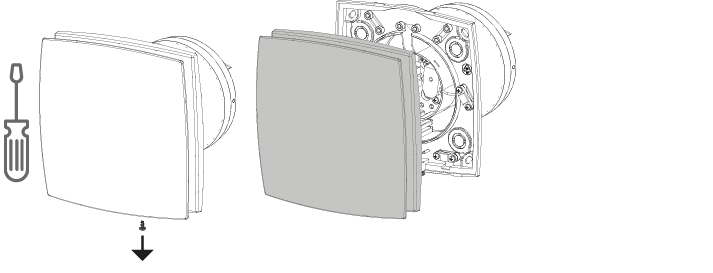

4 – Använd en skruvmejsel för att ta bort frontskyddet.

5 – Monteringsanvisning för ventilationsdelen

Använd den medföljande mallen för att markera var hålen för montering ska borras. Borra hålen och montera pluggarna.
Montera monteringsplattan och fäst den vid väggen. Fäst fläkten vid monteringsplattan.

6 – Fäst fronten vid ventilationsdelen och dra åt den med skruven.

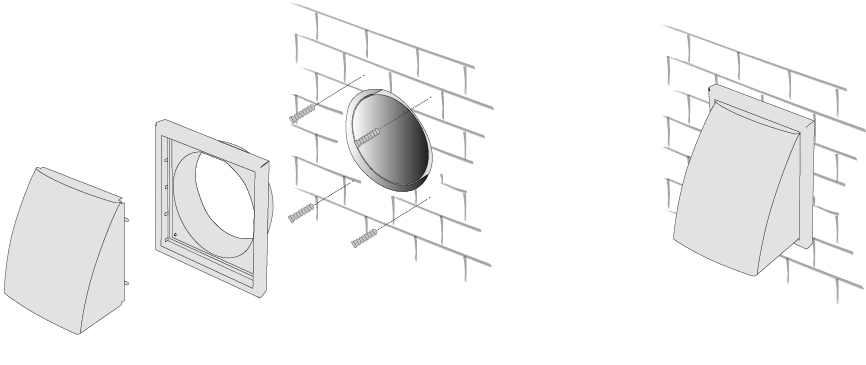

7 – Montera stormskärmen

7 - Montera täckplåten efter att du har anslutit enhetens strömförsörjning.

Om du vill ha stormskyddet till din DUKA ONE i en annan färg eller design, kan du byta ut det mot någon av färgerna och/eller modellerna nedan.

El-anslutning

ALLA ELEKTRISKA ANSLUTNINGAR MÅSTE UTFÖRAS AV EN AUKTORISERAD ELEKTRIKER.
ANSLUTNINGAR SOM ÄR MODIFIERADE ELLER OLAGLIGA GÖR ATT GARANTIN FÖR PRODUKTEN UPPHÖR ATT GÄLLA
BORTTAGEN.
OBS: DET ÄR INTE TILLÅTET FÖR PRIVATPERSONER ATT SJÄLVA UTFÖRA DEN FASTA INSTALLATIONEN.
SE MER HOS DEN DANSKA MYNDIGHETEN FÖR SÄKERHETSTEKNIK PÅ WWW.SIK.DK

Enheten måste anslutas till en enfas växelström 100-230 V / 50-60 Hz strömförsörjning med den kabel som enheten är utrustad med från fabriken.
Viktigt! Enheten får inte anslutas till en hastighetsregulator av någon form, t.ex. tyristor, autotransformator eller frekvens. Enheten ska anslutas till en
stationär strömförsörjning via en integrerad strömbrytare med ett mellanrum mellan kontakterna på alla poler på minst 3 mm.
Apparaten är utrustad med en elmotor som har två fasta hastigheter.
Enheten kopplas till ström via en kabel med en strömkontakt.

Inställningar och preferenser

Drift

Drift

Enheten manövreras med den medföljande fjärrkontrollen.
Den invändiga skärmen är utrustad med en färgad lysdiod som indikerar vilken hastighet enheten ventilerar med:
Grön: Hastighet 1 (låg hastighet)
Blå: Hastighet 2 (hög hastighet)
När inställningar görs med fjärrkontrollen bekräftas detta på insidan genom att lysdioden kortvarigt sänks i ljusstyrka.

Enheten tänds med på/av-knappen på fjärrkontrollen kommer enheten att starta upp i samma hastighet som den var när den slogs av.

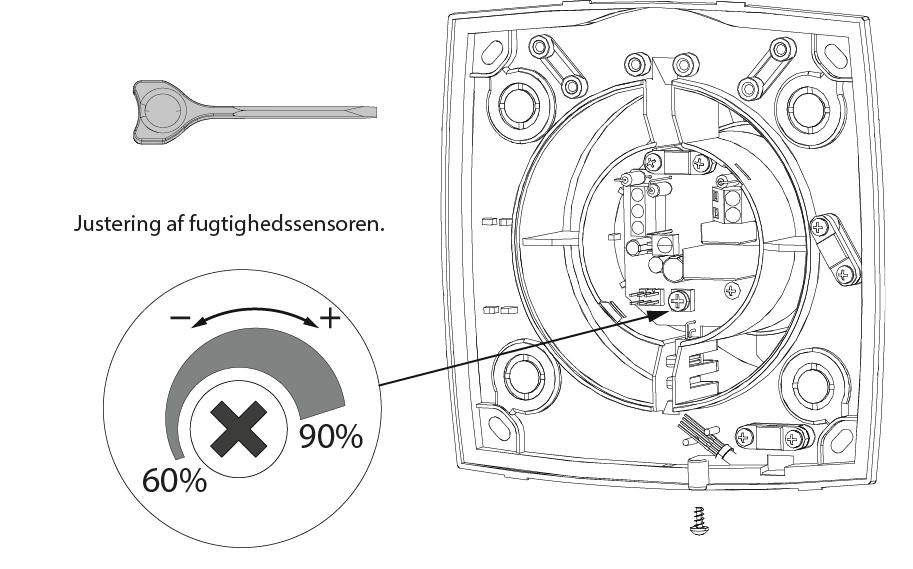

Enheten kommer att byta till hastighet II vid fuktpåverkan.

När nattläget aktiveras kommer fläkten att gå med hastighet I i 8 timmar. Medan nattläget är aktivt kommer enheten inte att aktivera fuktsensorn. Lysdioden på fronten kommer att sänkas i ljusstyrka.

När nattläget upphör kommer enheten att återgå till föregående driftläge. Nattläget kan när som helst inaktiveras med fjärrkontrollen.

Underhåll

KOM IHÅG ATT KOPPLA BORT STRÖMMEN TILL ENHETEN INNAN DU UTFÖR UNDERHÅLL!

En DUKA One-enhet ska inspekteras och underhållas minst var tredje månad. Det kan förekomma situationer där det är nödvändigt att inspektera enheten oftare, till exempel i en dammig, smutsig eller fuktig miljö.

Följande utförs för att serva och underhålla enheten:
Ta bort skruven på framsidan av den inre skärmen.
Ta bort de fyra skruvarna som håller fläkten på monteringsplattan och ta bort fläkten från vägggenomföringen.
Ta ut kärnan ur väggpassagen.

Filtren ska inspekteras minst var 3:e månad, varvid de ska rengöras eller bytas ut beroende på skick. Minst en gång per år ska filtren bytas ut mot nya originalfilter från DUKA Ventilation. Det kan förekomma att aggregatet installeras i en miljö där det krävs ett kortare underhållsintervall än det föreskrivna minimiintervallet på 3 månader. Det kan t.ex. vara i en dammig, smutsig eller fuktig miljö.

Vid installationer där det finns risk för mögel måste apparaten rengöras särskilt noggrant för att helt avlägsna damm och eventuella svampsporer. Det kan vara nödvändigt att använda ett särskilt rengöringsmedel. Om detta inte görs upphör garantin för produkten att gälla.

Beroende på hur igentäppta eller slitna filtren är kan de tvättas eller dammsugas, dock maximalt 3 gånger.
Låt filtren torka innan du sätter tillbaka dem i enheten.

Kärnan
Organiska partiklar från enhetens omgivning kan avlagras i den keramiska kärnan eller på fläkten, det är därför viktigt att även rengöra dessa delar.
Detta görs enklast med användning av dammsugare eller med tryckluft.

Luftfördelare
Rengör luftventilerna på båda sidor om kärnan med en fuktig trasa. Låt det torka innan det monteras i enheten igen.

Dragning av rör
Rengör rörsystemet med en fuktig trasa och milt rengöringsmedel.
DUKA Clean kan användas här.
Låt rörledningen torka innan kärna och motor monteras igen.

Byte av batteriet i fjärrkontrollen
Reagerar enheten ej när fjärrkontrollen används,
är det dags att byta batteriet.

Dra ut batterifacket från fjärrkontrollen för att byta batteri.
Batterityp CR 2025

Sätt in det nya batteriet i facket och tryck det tillbaka i fjärrkontrollen.
