Användarmanual

SmartFan

Frånluftsfläkt med fukt- och tidsstyrning

Innehåll

DUKA SMARTFAN

SmartFan har en platt design med ett litet inbyggnadsdjup, vilket är optimalt för trånga installationsförhållanden. Fläkten kan anslutas till både Ø100 och Ø125 mm kanaler med hjälp av de medföljande anslutningsrören.

Denna bruksanvisning innehåller teknisk beskrivning, användar- och servicehandbok samt tekniska data och installationsguide för DUKA SmartFan-fläkten.

Läs denna bruksanvisning före installation och användning.

Installationer ska utföras i enlighet med byggreglerna.

DUKA Ventilation förbehåller sig rätten att ändra i de tekniska data, design och konfiguration av produkten. För att införliva de senaste tekniska utvecklingarna. Den senaste dokumentationen kan alltid finnas på www.dukaventilation.dk.

Viktigt före installation

Före montering, service och underhåll ska strömmen till fläkten brytas.

Fläkten är avsedd för fast installation och ska därför anslutas av en behörig installatör.

Det enfasiga elnätet ska uppfylla gällande elnormer och standarder.

Anläggningen ska vara utrustad med en automatisk brytare.

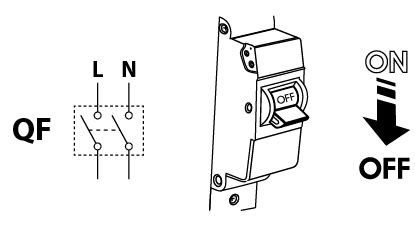

Enheten ska anslutas till elnätet via en QF-säkring som är integrerad i det fasta ledningsnätet.

Kontrollera enheten för synliga skador på fläkt och hölje innan installationen påbörjas. Höljets invändiga delar måste vara fria från främmande föremål som kan skada fläktdelarna.

Undvik tryck på fläkten under montering. Skador på höljet kan leda till motorstopp och bullrig drift. Felaktig användning och obehöriga modifieringar är inte tillåtna och leder till att garantin upphör att gälla.

Se till att rök, kolmonoxid och andra förbränningsgaser inte kan tränga in i rummet genom öppna skorstenskanaler eller andra brandsäkerhetsanordningar. Tillräcklig lufttillförsel måste säkerställas för korrekt förbränning och utsugning av gaser genom skorstenen för att undvika luftåterflöde. Den tillförda luften får inte innehålla damm eller annat fast material med föroreningar, klibbiga ämnen eller fibrösa material.

Får ej användas i explosiva eller farliga miljöer med sprit, bränsle, bekämpningsmedel etc.

Luftintag och luftutlopp får inte täppas till för att säkerställa ett optimalt luftflöde.

Innehåll i lådan

Fläkt 1 st.
Röranslutning, Ø 100 mm 1 st.
Ø 125 mm röranslutning 1 st.
Skruvar och pluggar 4 st.
Användarmanual 1 st.

Tekniska data

DUKA Smart Fan-fläkten är en axialfläkt producerad i högkvalitativ plast avsedd för frånluft.

Spänning [V] 100–240
Frekvens [Hz] 50-60
Max. Ström [W] 3,0
Max. luftmängd [m³/h] 133
IP-klass IP44

IP44-klass skyddar mot åtkomst till skadliga delar och enheten mot vattenstänk.
Fläkten kan användas i rum med en rumstemperatur från +1 ºC till +45 ºC
Fläkten är klassificerad som en elektrisk apparat i klass II.

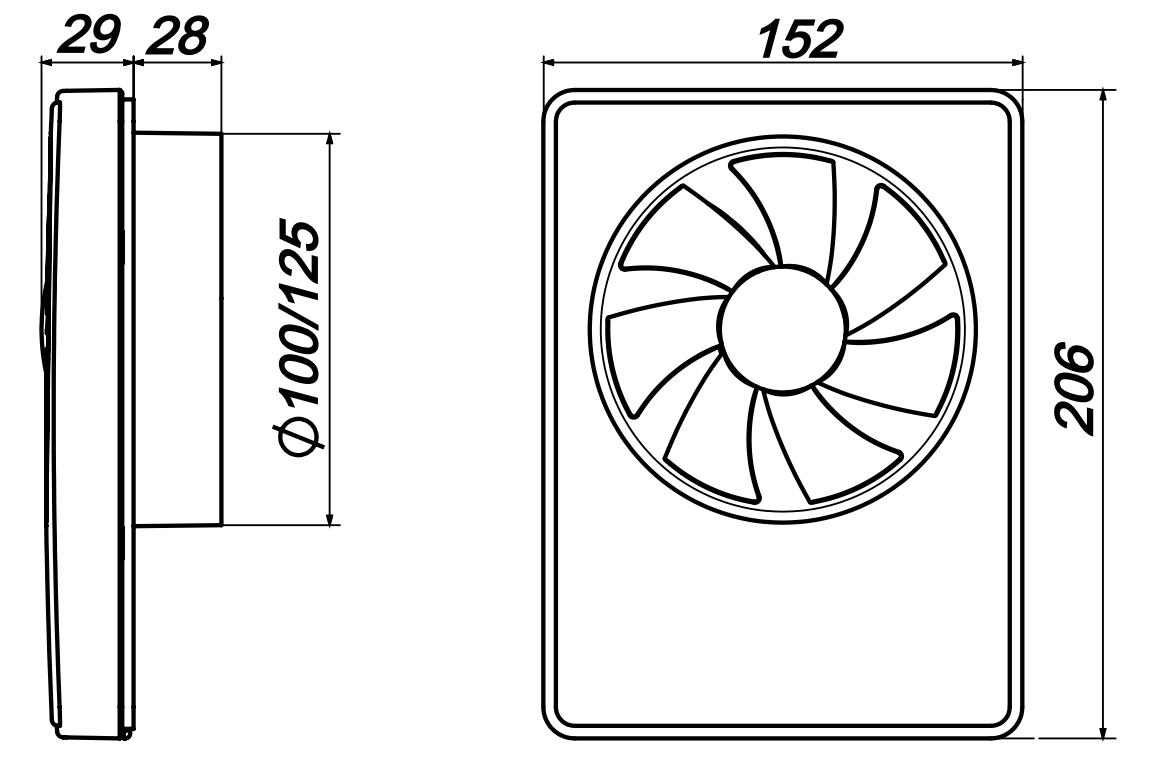

Mått och dimensioner

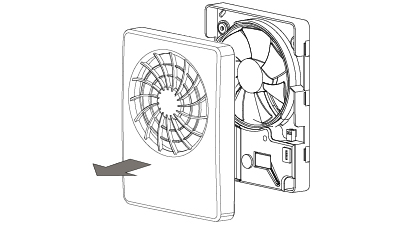

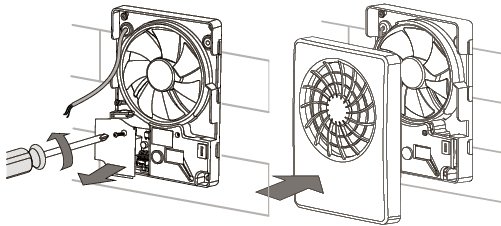

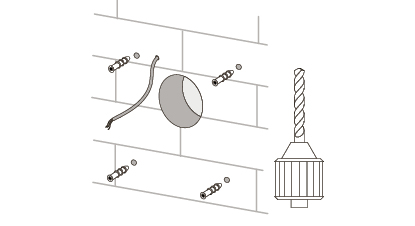

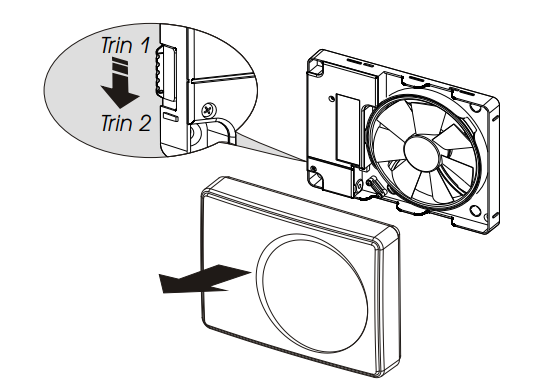

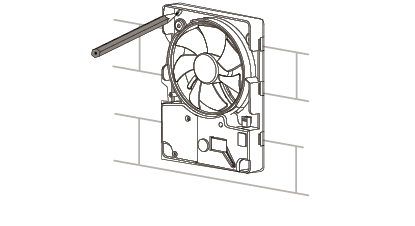

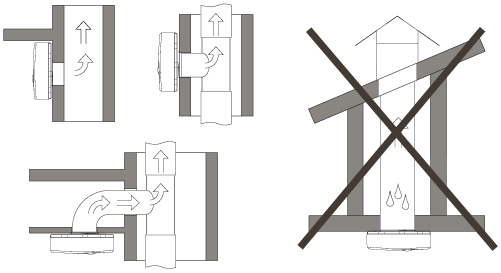

Montering

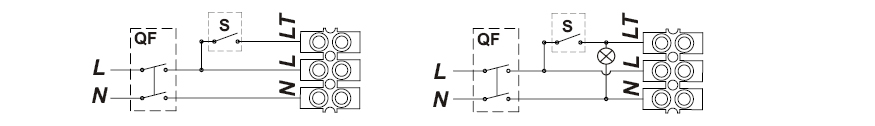

El-diagram

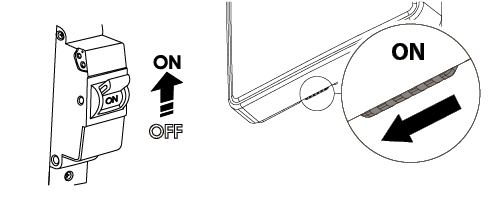

Fläkten startar automatiskt när luftfuktigheten överstiger den inställda nivån. Den kan också aktiveras manuellt genom att slå på strömbrytaren.

När strömmen bryts, eller luftfuktigheten sjunker under den inställda nivån, fortsätter fläkten att gå under den valda eftergångstiden på 2–30 minuter.

Om fläkten endast ska köras på fuktmätaren måste den anslutas med en konstant fas L och nolla N.

Timer och fuktsensor

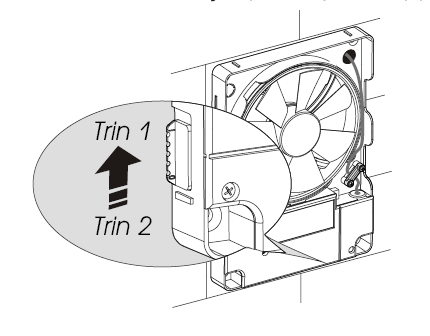

Fläkten kan köras i två olika hastigheter. Hastigheten ändras med hjälp av skjutreglaget på sidan av höljet.

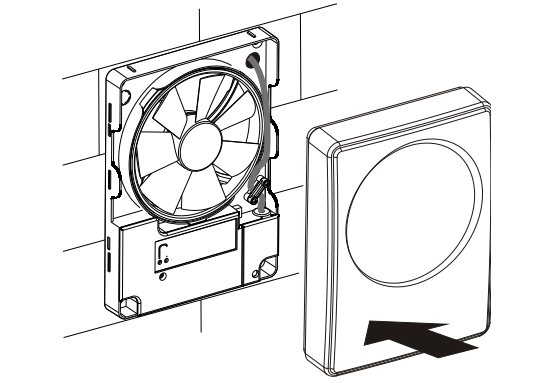

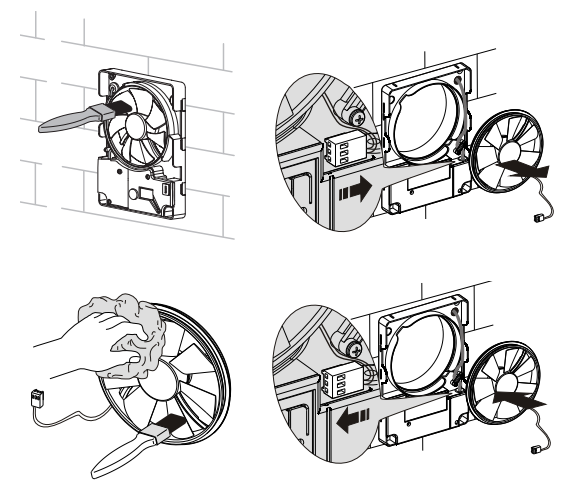

Tekniskt underhåll

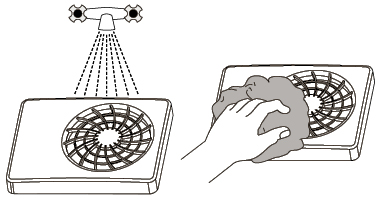

Underhåll innebär regelbunden rengöring av fläktens yta. En mjuk fuktig trasa med mild tvållösning bör användas.
Torka av ytan med en torr, mjuk trasa. Se till att inget vatten kommer på motorn och kretskortet.

Bryt strömmen till fläkten.

Transport och förvaring

Förvara fläkten i originalförpackningen i ett torrt och välventilerat utrymme, vid en temperatur mellan +5 ºC och +40 ºC och en relativ luftfuktighet på upp till 70 %.

Förvaringsutrymmet får inte innehålla frätande eller kemiska ångor.

Fläkten får inte utsättas för kontinuerligt tryck och belastning.

KOM IHÅG: Allt elarbete ska utföras av en auktoriserad elektriker.

Ventilatorn kan transporteras med vilket fordon som helst, så länge den är skyddad mot transportskador och väderpåverkan.

Fläkten ska skyddas mot stötar och slag under hela transporten

Garantivillkor

DUKA Ventilation erbjuder 24 månaders reklamationsrätt från inköpsdatumet, i enlighet med köplagen.

Utöver detta erbjuder DUKA Ventilation ytterligare 36 månaders garanti utöver reklamationsrätten, förutsatt att alla angivna skyldigheter och anvisningar gällande användning, installation, förvaring, transport och underhåll har följts.

Vid reklamation ska du uppvisa köpkvittot och eventuellt installationsfakturan från elektrikern. Fläkten ska användas enligt anvisningarna i bruksanvisningen.

Garantin täcker INTE:
• Det regelbundna underhållet.
• Montering och demontering av fläkten.
• Installation av fläkten.

Kontakta återförsäljaren/installatören för garantiservice. DUKA Ventilation kan inte hållas ansvarigt för garantiförpliktelser som fullgjorts utan att detta har avtalats med oss eller vår återförsäljare i förväg.

Garantin gäller inte i följande fall:
• Om fläkten inte har monterats enligt monteringsanvisningarna, gäller detta även delar i fläkten.
• Om alla elektriska anslutningar inte har utförts korrekt och i enlighet med bruksanvisningen.
• Om fläkten inte har underhållits regelbundet på rätt sätt.
• Om det finns synliga skador på fläktens hölje eller på delar inuti höljet.
• Om tekniska delar har lagts till i fläkten eller tagits bort från fläkten.
• Vid felaktig användning av fläkten.
• Avvikelse från bruksanvisningen.
• Anslutning till ett annat elnät än det som beskrivs i bruksanvisningen, det vanliga elnätet.
• Spänningsvariationer i elnätet.
• Obehöriga reparationer av fläkten.
• Om garantin har löpt ut.
• Avsteg från transportregler.
• Avsteg från förvaringsföreskrifter.
• Ventilatorfel som orsakas av force majeure. (brand, översvämning, jordbävning, omild behandling)
• Om ett kvitto på köpet inte kan uppvisas.
