Användarmanual

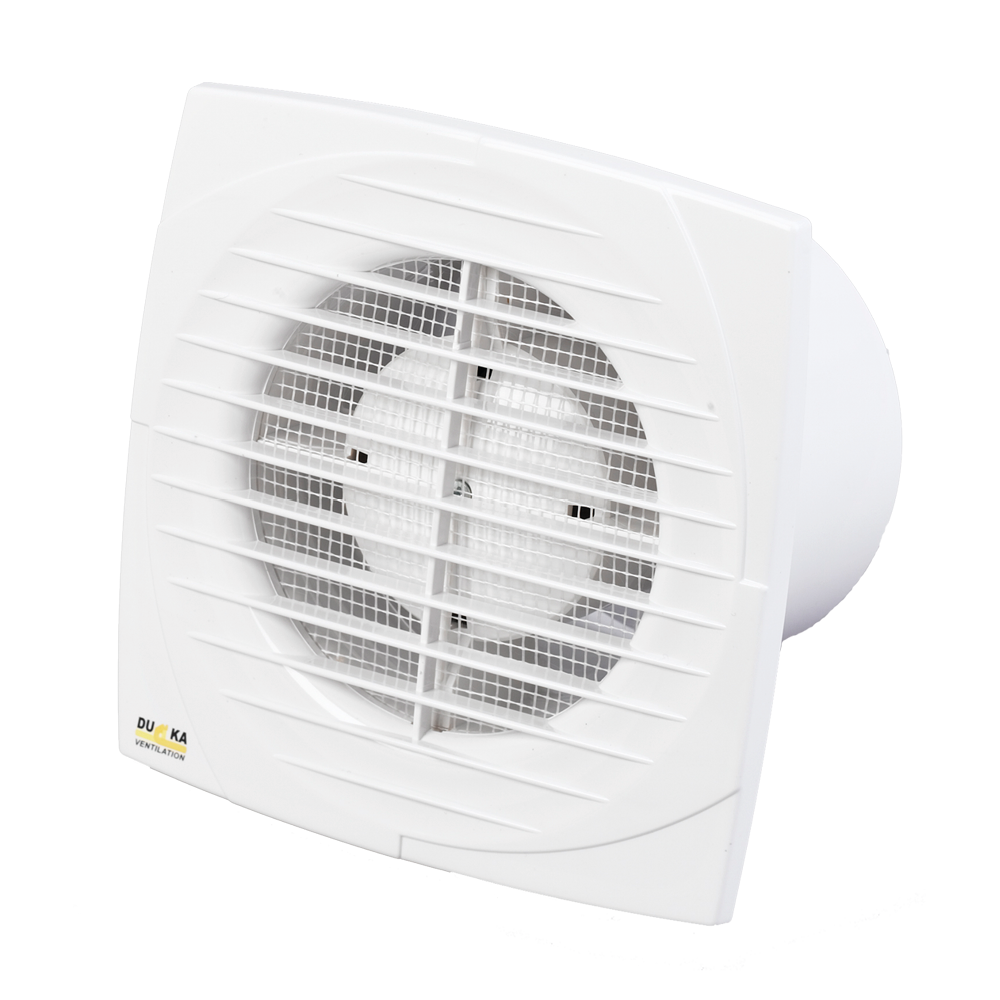

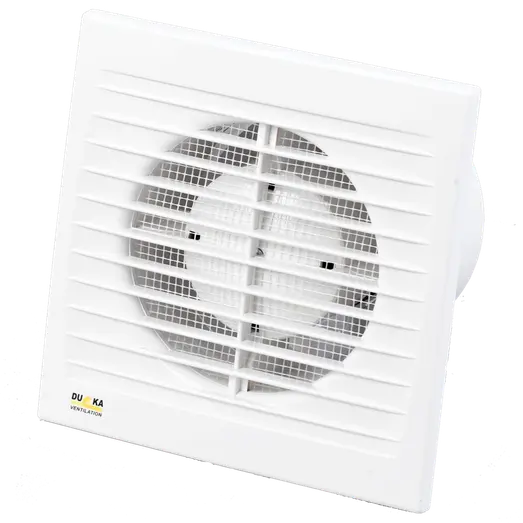

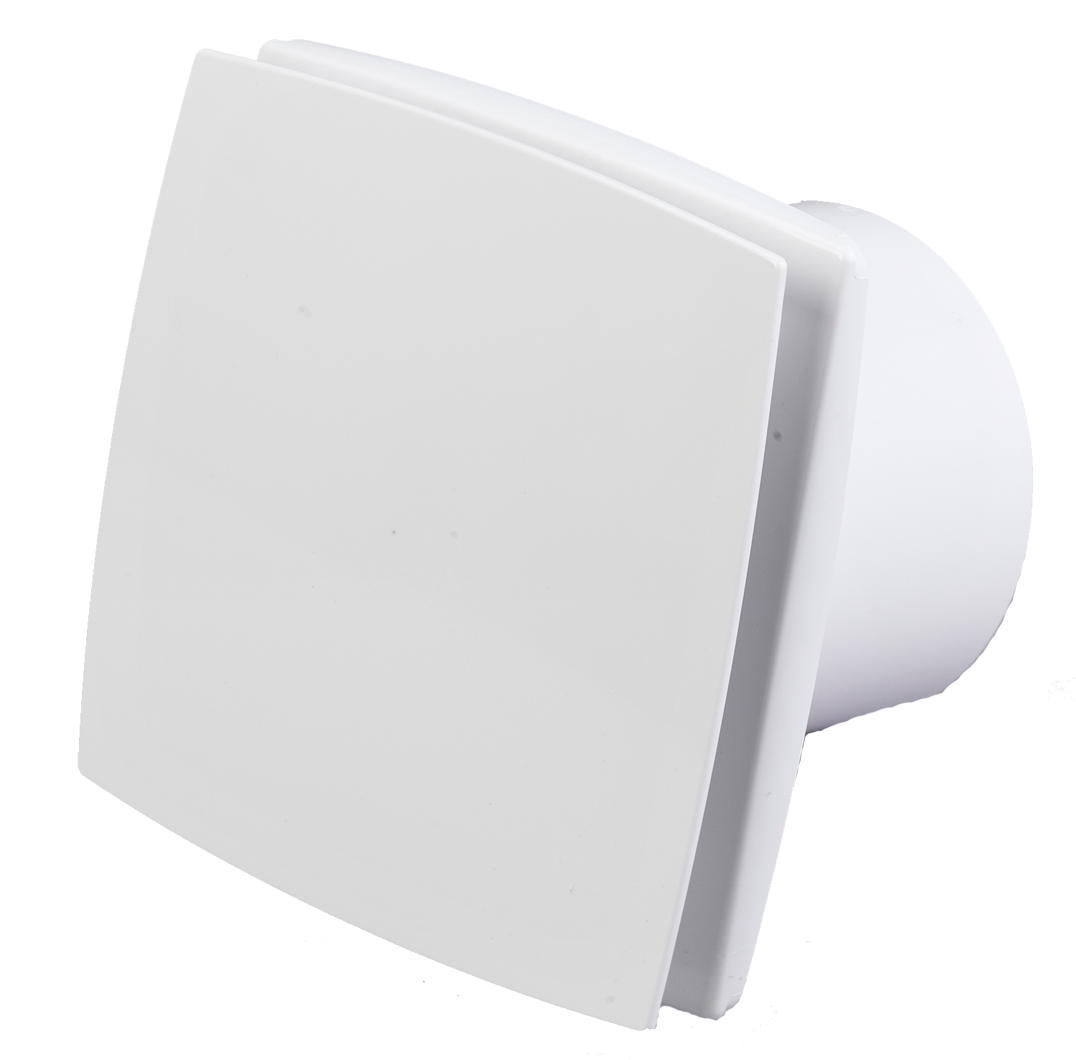

EL 500, EL 600, EL 700
Innehåll

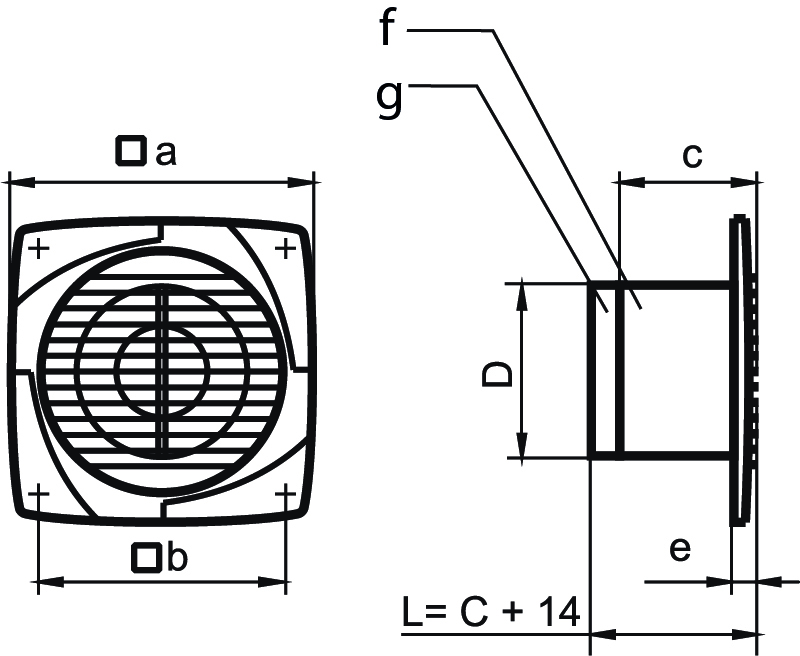

500-, 600-, 700-serien kan monteras med ett spjäll. I det fallet blir längden på avgasröret 14 mm längre.
f – ventilator
g – mottrycksspjäll
Kassen innehåller
1 st fläkt
1 st. monteringsanvisning
4 st. skruvar
Säkerhet
Alla ventilatorer lever upp till EU:s lågvolts- och EMC-direktiv samt övriga EU-normer och standarder. Skyddsnivå i våtutrymmen:
IP44 500-, 600-, 700-serierna
1TP7Elektriska installationer ska alltid utföras av en auktoriserad elinstallatör i enlighet med gällande bestämmelser.
Fläktar som är monterade i rum som överskrider 0-45° C, eller i rum med aggressiva gaser är inte tillåtna.
VARNING! Ingen rengöring eller andra operationer får utföras på fläkten när den är i drift, eftersom det kan uppstå risk för att skada propellern.
Åtgärder ska vidtas för att undvika att gaser strömmar tillbaka in i utrymmet från andra utrymmen med gaser.
Montering
Viktigt! Underhåll och anslutning får endast utföras när strömmen är avstängd. 1TP7 Elektriska installationer ska alltid utföras av en auktoriserad elinstallatör.
Montering av ledningar bör endast ske med min. 3 mm avskalad ledning på alla klämmor.
Luftströmmens riktning anges med pilarna på fläkten. EL 500 EL 600 EL 700 fläktar sätts in i ventilationskanalens öppning och monteras i tak eller vägg med skruvar. Om det vid montering av fläkten finns risk för att få fingrarna i kläm i propellern måste motåtgärder vidtas för att undvika detta, ev. med utvändigt galler eller avskärmning.
Det framgår av figur 5-8 hur fläktar ansluts till el.
På ventilatorer utan strömbrytare rekommenderas det att installera en på/av-knapp på den fasta strömförsörjningen.
Ta därefter bort skyddshuven. För strömförsörjningskabeln genom hålet (3), avaisolera kabeln till en längd av 7-8 mm för anslutningsklämman (4) och dra åt med skruvar. Fäst kabeln med hjälp av klämman (2). Sätt på skyddshuven igen.
Ordning som fläkten ska anslutas i:
EL 500 EL 600 EL 700
Tag bort skyddsgaller och lock. För strömförsörjningskabeln genom hålet (3) (skär i förväg ett litet hål i öppningsstället). Sätt strömförsörjningskabeln i anslutningsklämman (4) och spänn fast med skruvar. Placera strömförsörjningskabeln i spåret i höljet, som fästs i låsbeslagen. Fäst åter skyddsgaller och lock.

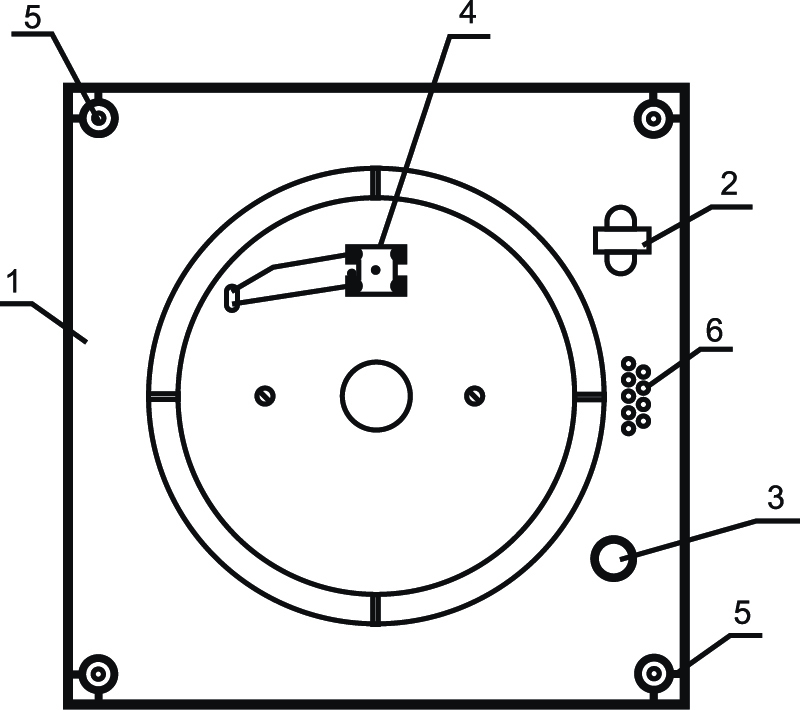

Figur 2
500-, 600-, 700-serien med avtagbart lock och dekorationsgaller.
- Kabinett
- Klämmor till ledning
- Hål för ledning
- Anslutningsklämma
- Hål för montering av fläkt
- Kabelgenomföring

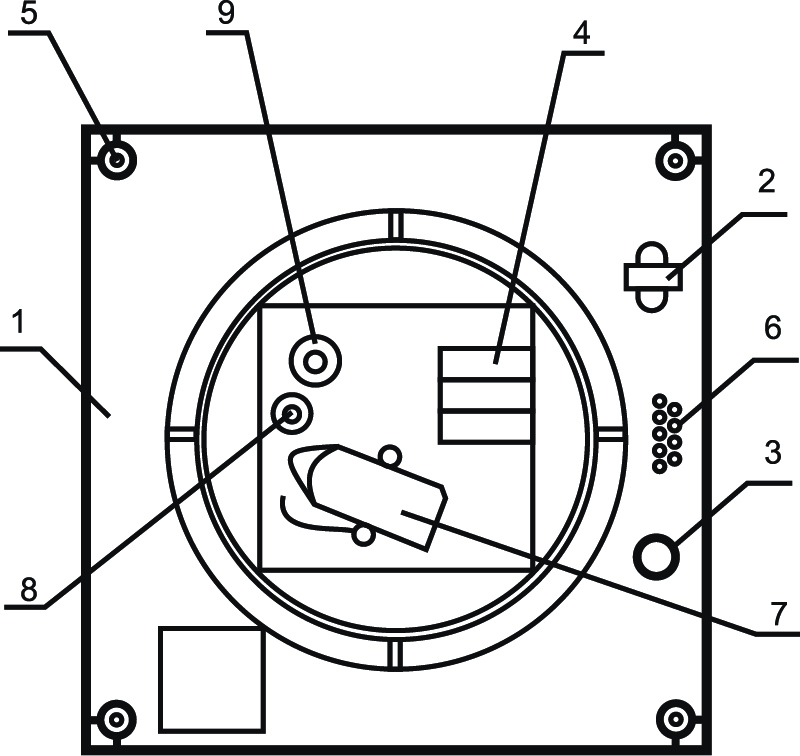

Figur 3
500, 600, 700-serien med avtagbart lock och dekorationsgaller. Modeller: T, TH, S
- Kabinett
- Klämmor till ledning
- Hål för ledning
- Anslutningsklämma
- Hål för montering av fläkt
- Kabelgenomföring
- Snörbrytare
- Timer
- Fuktighetsmätare
Figur 5
Figur 7
Figur 8

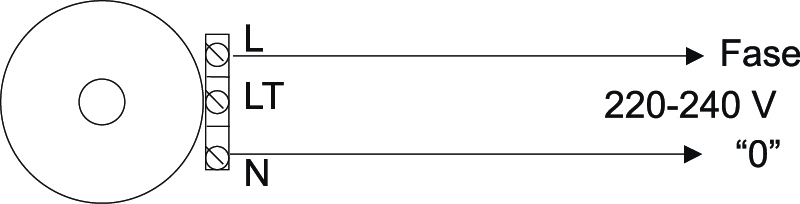

Diagram fig. 5 och 7 för ventilatorer med inbyggd brytare.
Fas 220-240 V

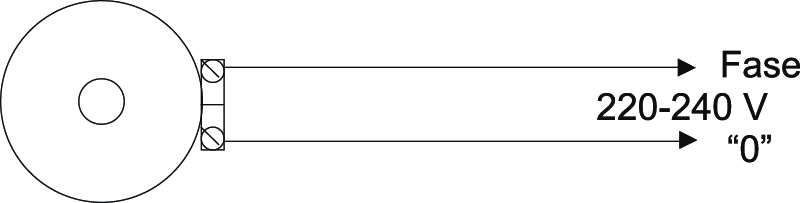

Diagram fig. 6 och 8 visar anslutning av fläktar utan inbyggd strömbrytare. S är extern strömbrytare (ej inkl.).
Fläktar med tidsstyrning kan ställas in mellan ca 2 och 30 minuter. Inställningen görs med timer-knappen. Vrid knappen medurs för att öka antalet minuter och moturs för att minska antalet minuter. Ventilatorer med fukt- och tidsstyrning startar på den inställda nivån (50–90%). Inställningen görs med hygrometerknappen. Vrid knappen medurs för att öka % och moturs för att minska %.

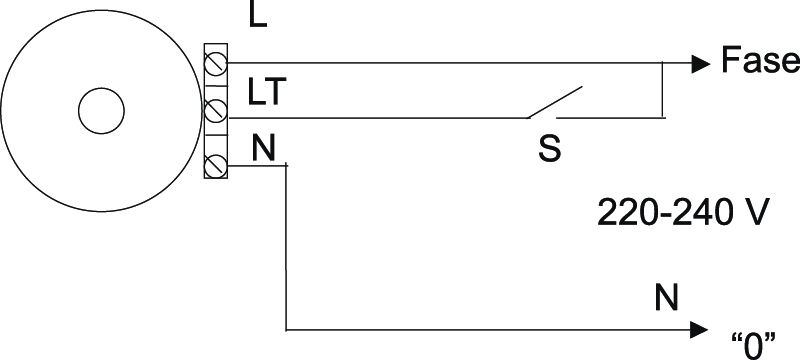

VIKTIGT! Diagrammet till timern är placerat under frontluckan. Man får inte justera på timerknappen utan att huvudströmbrytaren är frånkopplad. Diagrammet i fig. 8 visar anslutning vid lampa/belysning till fläktens timer vid ljusbrytare (S är en extern brytare, ej inkl.).
När lampan är släckt går fläkten under det antal minuter som den är inställd på.

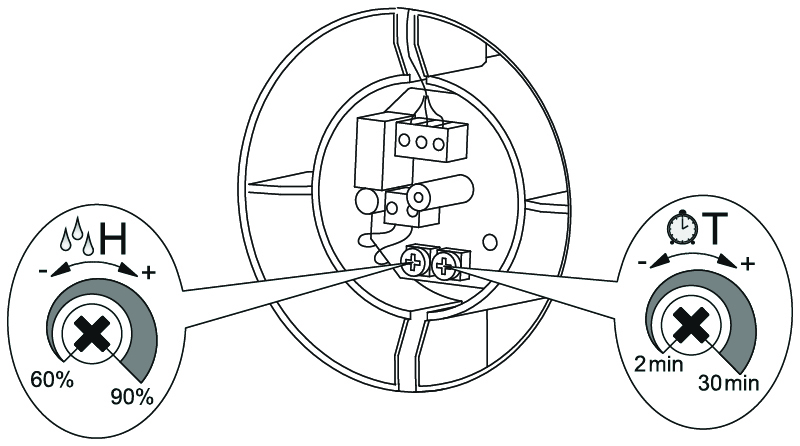

Timer och fuktsensor (TH)
Fläkten styrs av en fuktighetssensor och en timer. Fuktgivaren startar fläkten när den inställda nivån överskrids. Kan justeras mellan 60–90%. Timern aktiverar efterkörningen av den inställda tiden när den får en impuls från den externa strömbrytaren. Ställs in mellan 2–30 min.
(Fabriksinställning 15 minuter)
Justering av timmar
Kan justeras från 2 till 30 minuter.
Öka: Vrid på knappen T medurs (höger)
Sänk: Vrid ratten T moturs (vänster)
Justering av fukt
Kan justeras från 60% till 90%.
Öka: För att öka luftfuktigheten, vrid knappen H medurs (höger)
Minska: För att sänka luftfuktigheten, vrid ratten H moturs (vänster)
Underhåll
Bryt strömmen innan rengöringen påbörjas. Ventilen bör rengöras minst två gånger per år vid normal användning eller oftare vid behov. Ventilen rengörs med en fuktig trasa och diskmedel, varefter den torkas med en torr trasa.
Använd aldrig lösningsmedel!
Garanti
DUKA Ventilation lämnar 36 månaders garanti på fläkten från och med det datum då fläkten sålts via detaljhandeln under förutsättning att kraven för montering och underhåll efterlevs, samt att den har installerats av en auktoriserad elinstallatör.
Om det kan råda tveksamhet kring fläktens försäljningsdatum gäller garantin från produktionsdatumet.
Om det skulle uppstå driftsfel under garantiperioden som beror på produktionsfel kommer fläkten att repareras eller bytas ut av DUKA Ventilation.
